一、概述

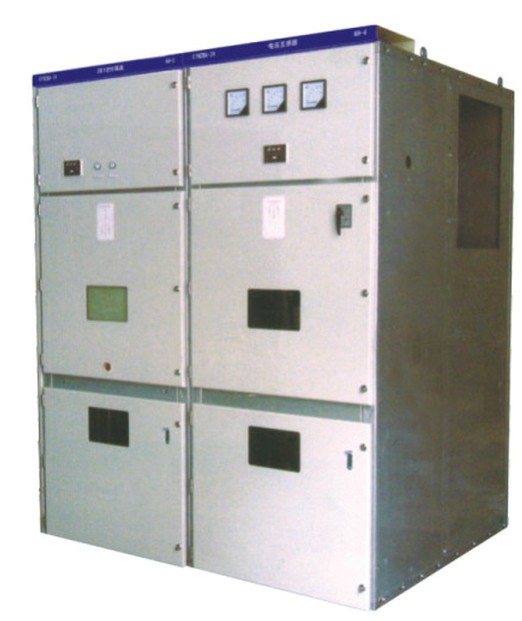

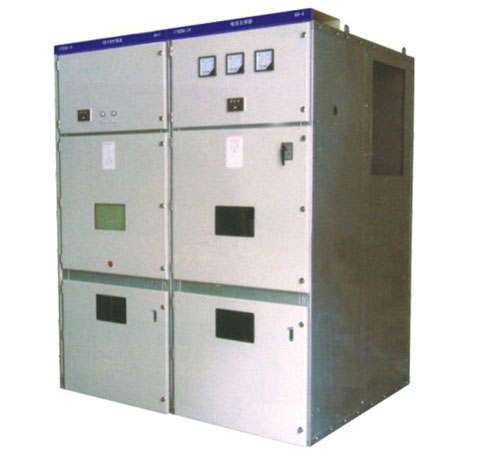

KYN28A-24(Z)(GZS1)鎧裝抽出式文流金屬封閉開關設備(以下簡稱“開關設備.)，適用于三相文流50Hz電力系統.用于接受和分配電能并對電路實行控制，保護及監測.

本產品符合標準:GB3906-2006 (3.6-40.5kV交流金屬封閉開關設備和控制設備).GB/T11022(高壓開關設備和控制設備標準的共用技術要求》.IEC62271:200《額定電壓1 kV I?A上52以下文流金屬封閉開關設備和控制設備》.DL/T404《戶內交流高壓開關柜訂貨技術條件》。

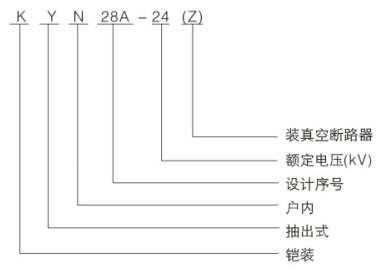

二、型號及含義

三、使用環境條件

3.1、周圍空氣溫度:最高溫度40℃.最低溫度-15℃

3.2、相對濕度:日平均值不大于95%.日平均水燕氣壓力不超過2.2Kpa

                         月平均值不大于90%。月平均水蒸氣壓力不超過1.8Kpa

3.3、海拔高度:1000m及以下

3.4、地及烈度:不超過8度。

3.5、周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染。

3.6、無經常性的劇烈振動場所.

3.7、在超過GB3906規定的正常的環境條件下使用時.由用戶和制造商協商；

四、主要技術參數

注:電流互感器的短路容量單獨考慮;
五、產品給構特征

5.1、開關設備結構（見圖1）。
5.2、完全金屬鎧裝.組裝式結構.組合方案廣。
5.3、柜體選用進口的敷鋁鋅薄鋼板，經MINGE機床加工.采用先進的多重折邊工藝.用拉鉚螺母、高強度螺栓聯接.且精度高重量輕、強度高、 零件通用性強。
5.4、可配裝VS1-24系列或進口VD4系列真空斷路器，適用性廣、可命性高、實現長年免維護。
5.5、手車設工作、試驗位置.各位置均有定位和顯示裝置.安全可靠。
5.6、各類手車按模數積木式變化.保證同規格車可自由互換.不同規格車絕對不能進入。
5.7、接地開關安裝方式
         a.裝于柜中部（前置式）便于柜后檢修雙面維護(圖1-a),
         b.裝于柜后部（后置式）便于靠墻節約空間面積(圖1-b),
5.8、電流互感器安裝方式:
         a.柜后部電纜室正裝。
         b.大彎板底部吊裝。
5.9、電纜室可安裝多達9根單芯電纜。
5.10、各高壓室均有泄壓通道.確保人身安全。
5.11、高可靠的聯鎖裝置.充分滿足“五防”安全要求。
5.12、由專用運載車運送手車.操作輕便.靈活。
5.13、前后門裝有觀察窗.可方便觀察室內元件的工作狀態。
