一、概述
KYN28A-12型戶內交流金屬鎧裝中置式開關設備。它適用于三相文流額定電壓12kV,額定頻率50Hz電力系統.用于接受和分配電能并對電路實行控制、保護及監測。
符合標準:
GB3906-2006 《3.6-40.5kV文流金屬封閉開關設備和控制設備》
GB1 1022-89《高壓開關設備通用技術條件》
IEC298(1990)《額定電壓1kV以上50kV及以下文流金屬封閉開關設備和控制設備》
DL404-97《戶內交流高壓開關柜訂貨技術條件》

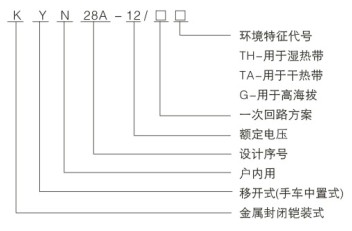

二、型號及含義
三、使用環境條件
3.1環境溫度:最高溫度+40℃.是低溫度一10℃;
3.2相對濕度:日平均值不大于95%，月平均值不大于90%;
3.3海拔高度:1000m以下;
3.4抗地展度;地展烈度不超過8度;
3.5周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染;
3.6無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求;
3.7在超過GB3906規定的正常環境條件下使用時，由用戶和制造廠協商。
注:①相對濕度大于70%時應接通電加熱器。
②凡海拔高度超過1000m的地方，按JB/Z102-71規定處理。
四、主要技術參數
4.1開關設備技術參數見表1
|
項目
|
單位 |
數據 |
|
|
|
額定電壓 |
kV |
3.6，7.2 ，12 |
|
|
額定頻率 |
Hz |
50 |
|
|
斷路器額定電流 |
A |
630，1250，1600，2000，2500，3150 |
|
|
開關柜額定電流 |
A |
630，1250，1600，2000，2500，3150 |
|
|
額定動穩定電流(4s) |
kA |
16，20，25，31.5，40，50 |
|
|
額定穩定電流(峰值) |
kA |
40，50，63，80，100，125 |
|
|
額定短路開斷電流 |
kA |
16，20，25，31.5，40，50 |
|
|
額定短路關合電流(峰值) |
kA |
40，50，63，80，100，125 |
|
額定絕 |
lmin工頻耐受電壓 |
kV |
24 32 42 |
|
雷沖擊耐受電壓 |
kV |
40 60 75 |
|
|
|
防護等級 |
|
外殼IP4X、隔離間、斷路器室門打開時為IP2X |
4.2 VD4, VS1一12真空斷路器技術參數
|
項目
|
單位 |
數據 |
|
|
|
額定電壓 |
kV |
12 |
|
|
額定頻率 |
HZ |
50 |
|
|
斷路器額定電流 |
A |
630，1250，1600，2000，2500，3150 |
|
|
額定動穩定電流(4s) |
kA |
16，20，25，31.5，40，50 |
|
|
額定穩定電流(峰值) |
kA |
40，50，63，80，100，125 |
|
|
額定短路開斷電流 |
kA |
16，20，25，31.5，40，50 |
|
|
額定短路關合電流(峰值) |
kA |
40，50，63，80，100，125 |
|
|
1 min工頻耐受電壓 |
kV |
42 |
|
額定絕 |
雷沖擊耐受電壓 |
kV |
75 |
|
額定操作順序 |
|
分-O.3s-合分-180s-合分 |
|
|
|
額定短路開斷電流開斷次數 |
次 |
50 |
|
|
機械壽命 |
次 |
20000 |
