一、概述

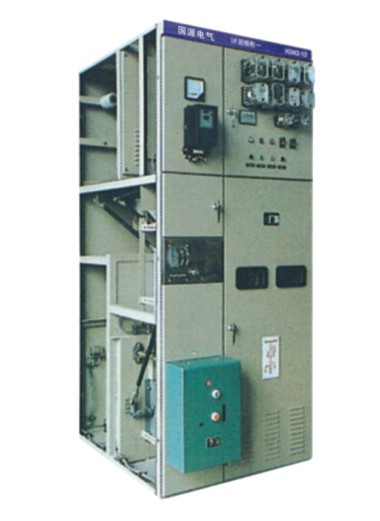

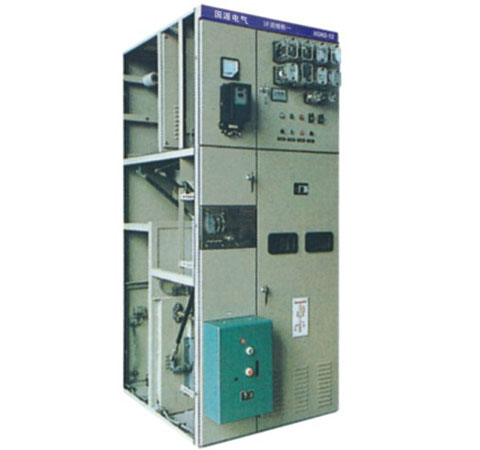

    XGN2-12箱型固定式金屬開關設備(簡稱開關柜).用于額定電壓為3.6, 7.2,12kV三相交流50Hz系統中作為接受與分配電能之用.特別適合于頻繁操作的場合，其母線系統為單母線，(并可派生出單母線帶旁路和雙母線結構)。

    本開關柜符合國家GB3906-2006 (3.6一40.5kV交流金屬封閉開關設備和控制設備》及國際標準IEC298的要求.并具有兩部提出的“五防.閉鎖功能。

    本開關柜的主開關采用ZN28A-12系列、ZN12-12系列或VS1一12系列真空斷路器，配用CD17系列電磁操動機構或C下17/CT19系列彈簧操動機構.隔離開關采用GN30-12旋轉式隔離開關、GN22-12大電流隔離開關系列產品。

二、型號及含義

3.1環境溫度:上限+400℃;下限一15℃;

3.2海拔高度:不超過1OOOm(超過1000m時可與我公司技術部協商生產);

3.3相對濕度:日平均值不大于95%.月平均值不大于90%;

3.4地震烈度不超過8度;

3.5沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

四、主要技術參數

五、產品特點

XGN2-12箱型固定式為金屬封閉開關設備，柜體骨架由角鋼焊接而成.柜內為斷路器室、母線室、電纜室、繼電器室等。室與室之間用鐵板隔開。
5.1斷路器室在柜體前下部.斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接。斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
5.2母線室在柜體后上部，為了減小柜體高度.母線呈現品形排列，以7350N抗彎強度的絕緣子支持.母線與上隔離開關上接線端子連接.相鄰兩柜母線室之間可隔離。
5.3電纜室在柜體下部的后方，電纜室內支持絕緣子可設有帶電顯示裝置，電纜固定在支架上，對于主接線為聯絡方案時.本室則
為聯絡電纜室。繼電器室在柜體上部前方.室內安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次
元件，頂部還可布置二次小母線。
5.4斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機械。開關柜為雙面維護，前面檢修繼電器的二次元件，
維護操動機構，機械聯鎖及傳動部分。檢修斷路器。后面維修主母線和電纜終端.在斷路器室和電纜室均裝有照明燈。前門的下
方設有與柜寬方向平等的接地母線。
5.5開關柜采用相應的機械閉鎖裝置.此閉鎖結構簡單，操作方便，五防可靠。
    a.本閉鎖只有在斷路器確實分斷后.才能將手柄從“工作“位置拉出右旋至“分斷”閉鎖位置.分合隔離開關，防止了帶負荷分合隔離開關。
    b.當斷路器和上下隔離均處于合閘狀態，手柄處于“工作位置”時，前柜門不能打開，防止誤入帶電間隔;
    c.當斷路器和上下隔離開關均處于合閘狀態，手柄不能轉至“檢修’或“分斷閉鎖’位里，避免誤分斷路器，當手柄處在“分斷閉鎖.位置時.只能分上下隔離.不能合  斷路器。避免了誤合斷路器。
    d.當上下限離未分閘.接地開關就不能合上.手柄不能從“分斷閉鎖’位置旋至“檢修’位置，可防止帶電掛地線。
注:根據開關設備方案不同.有的方案不帶下隔離.或將下隔離改用接地開關.其閉鎖和五防均能達到要求。
