一、概述

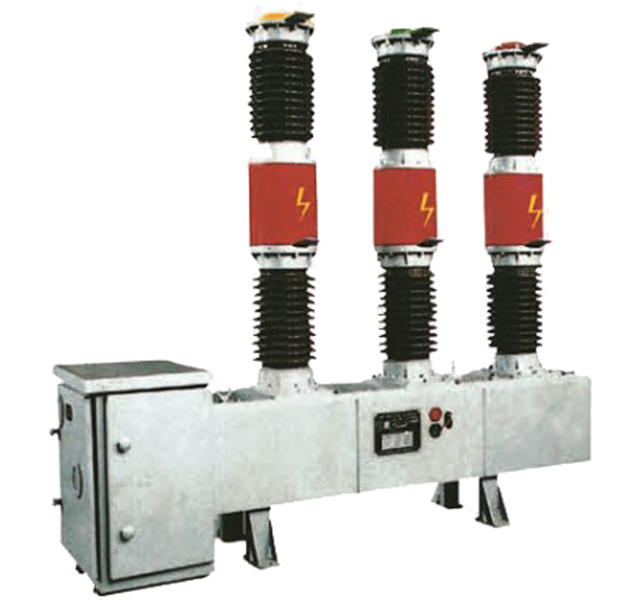

LW34-40.5系列戶外高壓六氟化硫斷路器電壽命長，在額定電壓下連續開斷40kA短路電流達21次不檢修，不更換六氟化硫氣體，機構可靠性高，機械壽命達3000次以上，能頻繁操作；每臺可裝12只電流互感器。
二、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
|
2
|
額定電流
|
A
|
1600
|
|
|
3
|
額定短路開斷電流
|
kA
|
40
|
|
|
4
|
額定失步開斷電流
|
kA
|
10
|
|
|
5
|
額定單個電容器組開斷電流
|
A
|
400
|
|
|
6
|
額定操作順序
|
|
分-0.3合分-180s合分
|
|
|
7
|
SF6氣體額定壓力
|
MPa
|
0.45
|
|
|
8
|
分閘時間
|
ms
|
55≤t分≤65
|
|
|
9
|
合閘時間
|
ms
|
60≤t合≤100
|
|
|
10
|
合閘速度
|
m/s
|
33.2
|
+0.5
|
|
-0.2
|
||||
|
11
|
分閘速度
|
m/s
|
3.4
|
+0.5
|
|
-0.2
|
||||
|
12
|
斷路器重量
|
kg
|
1000
|
|

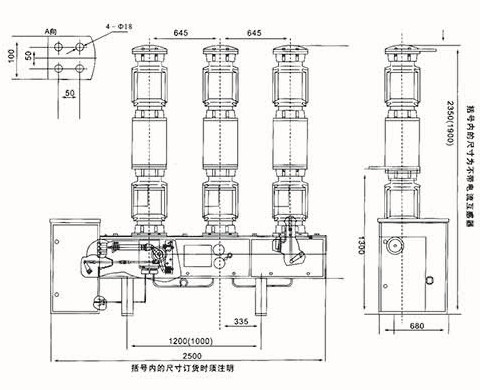

三、產品主體機構圖
