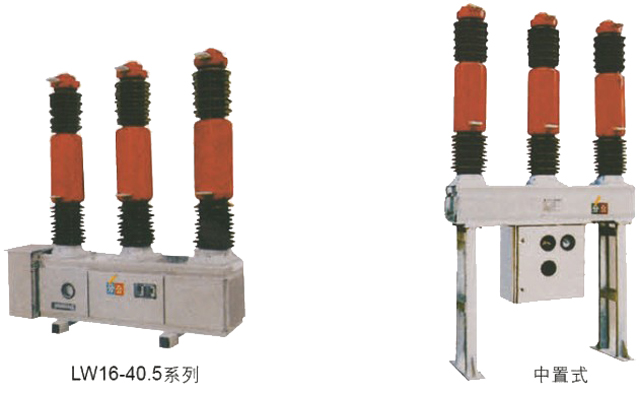

一、概述
LW16-40.5系列戶外六氟化硫斷路器是三相交流50Hz的電氣設備；適用于額定電壓40.5kV的電力系統中作控制與保護之用，也可作為聯絡斷路器及開合電容器組、電抗器組斷路器使用。此斷路器配用CT10型彈簧操作機構。內附電流互感器可供測量與保護用。
二、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
|
kV
|
40.5
|
|
2
|
額定絕緣水平
|
1min工頻耐壓
|
kV
|
95
|
|
雷電沖擊耐壓
|
kV
|
185
|
||
|
3
|
額定頻率
|
|
Hz
|
50
|
|
4
|
額定電流
|
|
A
|
1600
|
|
5
|
額定短路開斷電流
|
|
kA
|
25
|
|
6
|
額定短路關合電流(峰值)
|
kA
|
63
|
|
|
7
|
額定短時耐受電流
|
|
S
|
25
|
|
8
|
額定短路持續時間
|
|
kA
|
4
|
|
9
|
機械壽命
|
|
次
|
6000
|

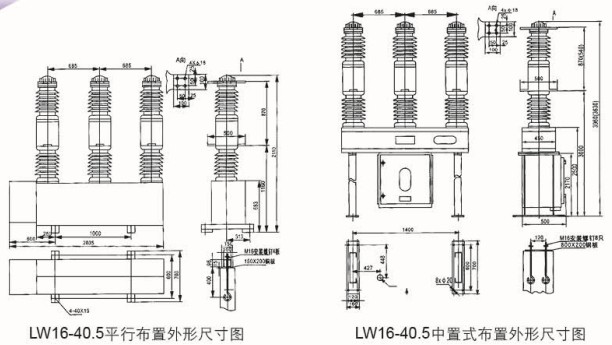

三、產品主體機構圖
