一、概述

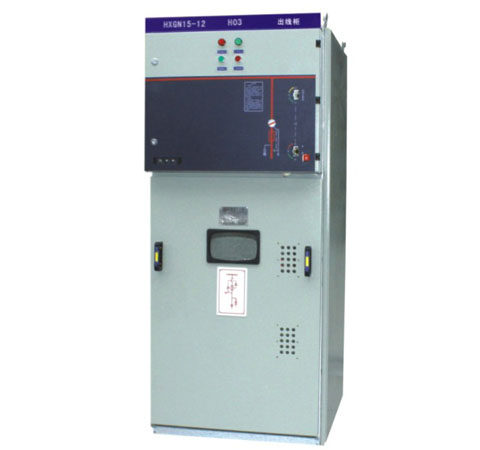

HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們?cè)谝M(jìn)國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標全IEC62271一200:2003和GB3906標準。

環網柜的主開關、操作機構及元器件采用AB日公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝AB日公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器。其操作方式分為動、電動兩種。

柜體經數控機床加工后鉚接而成，防護等級達到I P3X.并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重且輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。

HXGN15-12 (SF6)型單元式文流金屬封閉環網開關設備.適用干文50Hz,12kV的電力網絡中.作為電能的接受和分配之用。

柜內主開關為SF6開關

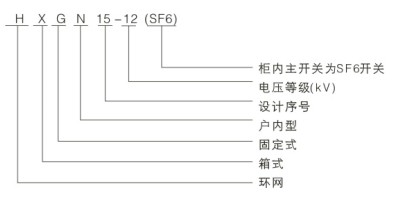

二、型號及含義

三、使用環境條件

3.1環境溫度:上限+40℃，下限一25℃;

3.2海拔高度:海拔高度不超過2000m;

3.3相對溫度:日平均值不大于95%;月平均值不大于90%;

3.4周圍環境:周圍空氣不受腐蝕氣體或可然性氣體、水蒸氣等明顯污染。

3.5無經常性的劇烈振動。

四、主要技術參數

五、產品結構

柜體結構

5.1環網柜體采用2mm厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關/母線室。此結構能夠保障人身安裝和運行設備的可靠。

5.2各間隔小室

a.母線室

  母線室位于柜的頂部并連接相鄰開關柜。

b.負荷開關是獨立單元，內部充以SF6氣體。

C.電纜室

  大約75%空間是用于電纜連接、熔斷器、接地開關和CT, PT安裝。

d.機構小室與聯鎖

  小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、

  帶電顯示器和聯鎖。

e.繼電器箱

  繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。

f.斷路器室

  一個斷路器(SF6或真空)能置于負荷開關之下方。

5.3壓力釋放

a.上面的壓力釋放

  上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。

b.下面的壓力釋放

  下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
