一、概述
戶外高壓真空負荷開關是綜合國內現有開關生產的成熟經驗及國外先進技術設計制造的新型負荷開關。本負荷開關由隔離閘刀、真空滅弧室及操作機構等部件組成。采用真空滅弧室原理，具有滅弧能力強，性能可靠，壽命長，體積小，無爆炸危險，不污染等優點。配套相應的真空負荷開關可用于電力、冶金、礦山、化工等部門的輸配電系統中，作控制設備用，特別適合需頻繁操作的場所。
二、使用環境條件
周圍空氣溫度：上限+4 0℃ 下限-30℃, 日溫差不超過32K；
海拔不超過2000m；
風壓不超過700Pa(相當于風速34s)；
空氣污穢程度：按GB5585之4.2條中規定的Ⅳ級；
地震烈度不超過8度；
覆冰厚度不超過10mm。

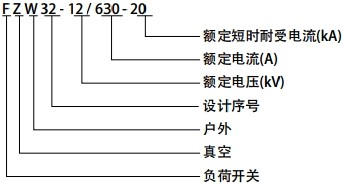

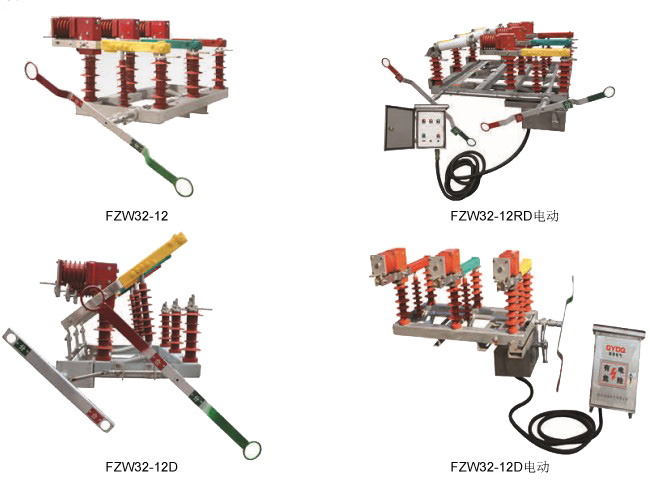

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
KV
|
12
|
|
|
2
|
額定頻率
|
Hz
|
50
|
|
|
3
|
額定電流
|
A
|
630
|
|
|
4
|
額定有功負載開斷電流
|
A
|
630
|
|
|
5
|
額定閉環開斷電流
|
A
|
630
|
|
|
6
|
5%額定有功負載開斷電流
|
A
|
31.5
|
|
|
7
|
額定電纜充電開斷電流
|
A
|
10
|
|
|
8
|
額定空載變壓器開斷容量
|
KVA
|
1600
|
|
|
9
|
額定開斷電容器組電流
|
A
|
100
|
|
|
10
|
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口
|
KV
|
42/48
|
|
|
11
|
雷電沖擊耐受電壓：相間、相對地/隔離斷口
|
KV
|
75/85
|
|
|
12
|
額定短時耐受電流(熱穩定)
|
KA
|
20
|
|
|
13
|
額定短路持續時間
|
S
|
4
|
|
|
14
|
額定峰值耐受電流(動穩定)
|
KA
|
50
|
|
|
15
|
額定短路關合電流
|
KA
|
50
|
|
|
16
|
機械壽命
|
次
|
10000
|
|
|
17
|
真空滅弧觸頭允許磨損厚度
|
mm
|
1
|
|
|
18
|
手動操作力矩
|
N.m
|
≤200
|
|
|
19
|
負荷開關真空滅弧室裝配調整
|
觸頭開距
|
mm
|
5±1
|
|
平均分閘速度
|
m/s
|
1.1±0.2
|
||
|
三相分閘不同期
|
ms
|
＜5
|
||
|
三相合閘不同期
|
ms
|
＜2
|
||
|
帶電體之間及相對地距離
|
mm
|
＞200
|
||
|
主回路電阻
|
μΩ
|
≤150
|
||

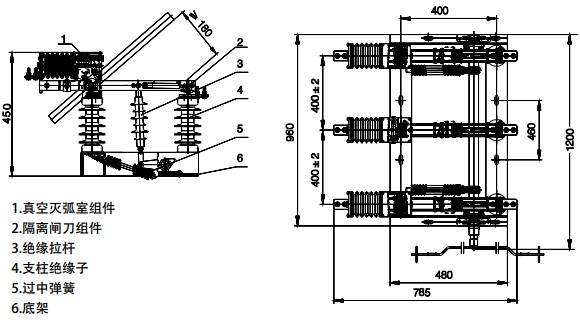

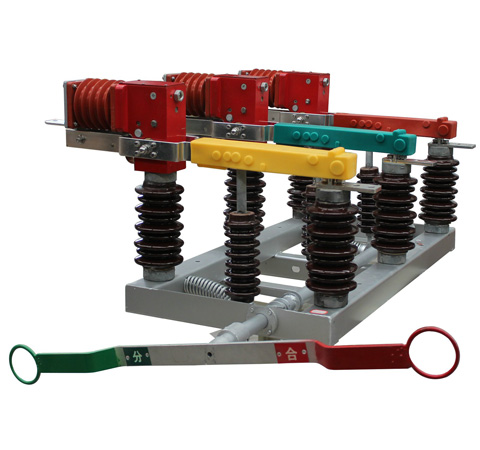

五、產品主體機構圖
