一、概述
FZW28-12F型戶外用戶分界真空負荷開關(簡稱"FFK")，為額定電壓12kV，三相交流50Hz的戶外柱上配電開關設備，采用真空滅弧和SF6氣體作為對地和相間絕緣。

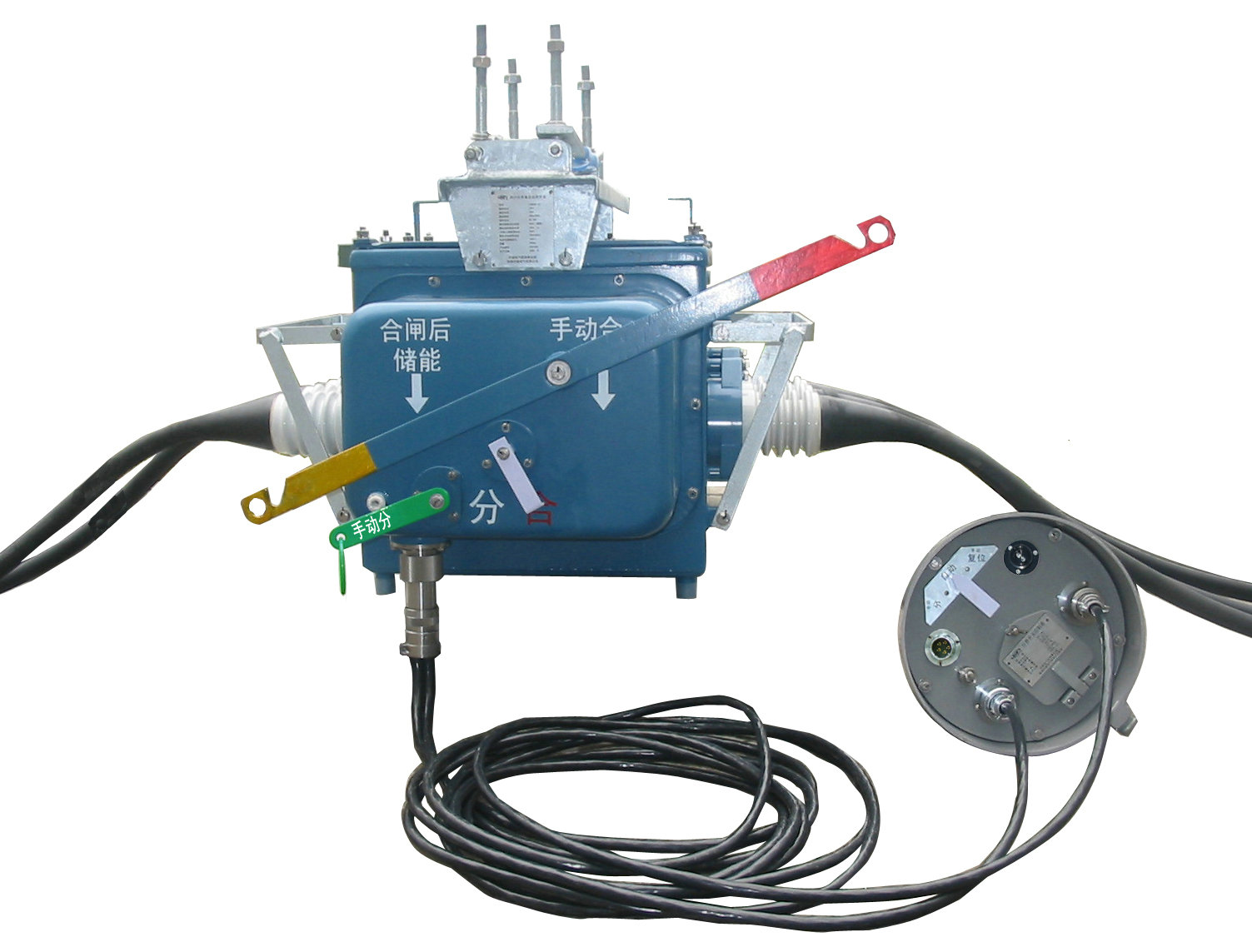

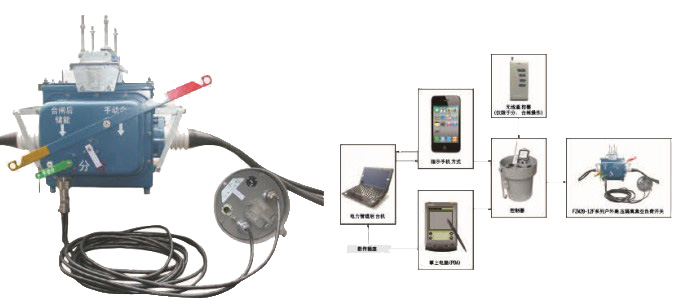

FFK的本體與FDR-01型故障檢測器通過控制電纜進行電氣連接，于前級重合器配合使用。具備故障檢測、控制保護和通訊功能，可實現自動切除單相接地故障和自動隔離相間短路故障。
FFK適合安裝于10kV配電線路用戶進線的責任分界點處，或符合要求的T接處。不能串聯安裝運行!
FFK符合GB3806-2004和GB/T7261-2008等技術標準。
二、使用環境條件
周圍空氣溫度:上限+40℃,下限-40℃;
空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
海拔：≤2000m；
風壓：不超過700Pa(相當于風速34m/s)；
污穢等級：Ⅳ級(爬電比距31mm/kV);
履冰厚度：≤10mm；
地震烈度：≤8度；
安裝場所：應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等；
中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

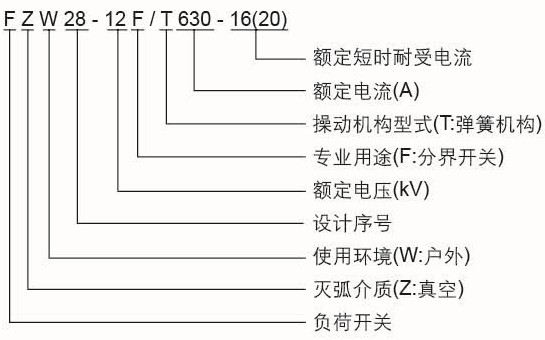

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
||
|
1
|
額定電壓 |
kV
|
12
|
||
|
2
|
額定頻率 |
Hz
|
50
|
||
|
3
|
額定絕緣水平 | 雷電沖擊耐壓 |
kV
|
75/85(斷口)
|
|
| 1min工頻耐壓 | 干試 |
kV
|
42/48(斷口)
|
||
| 濕試 |
kV
|
34
|
|||
|
4
|
額定電流 |
A
|
630
|
||
|
5
|
額定短時耐受電流及持續時間 |
kA/2s
|
16
|
||
|
6
|
額定峰值耐受電流 |
kA
|
40
|
||
|
7
|
額定短路關合電流 |
kA
|
40
|
||
|
8
|
機械壽命 |
次
|
10000
|
||
|
9
|
凈重 |
kg
|
210
|
||
控制裝置技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
工作電壓 |
V
|
AC220V
|
|
2
|
輸入工作電壓頻率 |
Hz
|
50Hz
|
|
3
|
輸入工作電壓允許波動范圍 |
|
20%
|
|
4
|
整機功耗 |
W
|
10W
|
|
5
|
采樣相電流輸入值 |
A
|
0~100A,50A以上允許飽和
|
|
6
|
低電壓動作值 |
V
|
10~140V(二次值，可鑒定)
|
|
7
|
電量輸入值允許采樣誤差 |
|
5% 飽和區不作要求
|
|
8
|
過流保護動作延時時間值 |
s
|
0.3~1s(不可設置)
|
|
9
|
零序電流定值 |
A
|
0.01~15A(可設定)
|
|
10
|
接地動作延時時間 |
s
|
0.2~7200s(可設定)
|

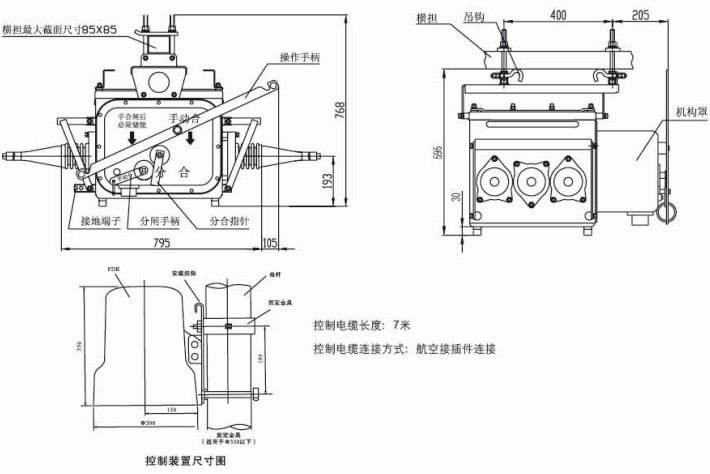

五、產品主體機構圖
