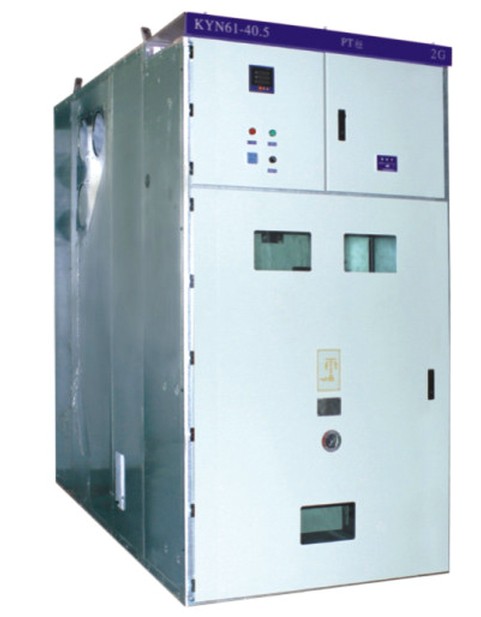

一、概述

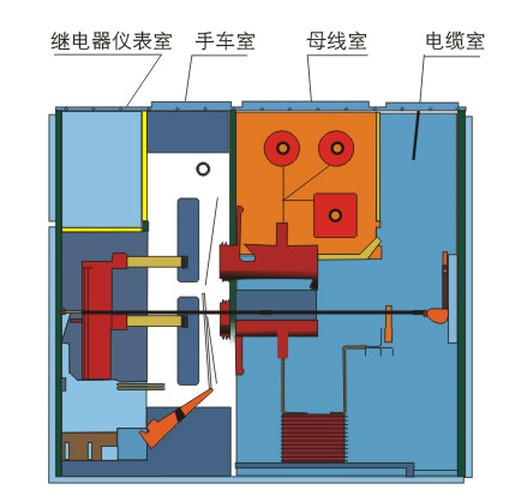

KYN61-40.5開關設備配里性能優良的ZN85A, ZN85B真空斷路器或施耐德公司SR, SF2或ABB公司HD4或阿爾斯公司「P系列六氮化硫斷路器。柜體采用組裝結構.提高了外觀質t和制造梢度;母線采用熱縮絕緣材料或環艦涂援的絕緣手段.優化電極形狀.柜體結構緊湊.并具備完善的“五防，功能。
KYN61-40.5開關設備使用在40.5kV三相文流50Hz電力系統中.作為發電廠、變電所及工礦企業的配電室接受與分配電能之用;對電路其有控制、保護和監測等功能。除廣泛用于一般電力系統外.還可以使用于頻繁操作的場所。使用環境條件按GB3906 (3.6-40.5kV交流金屬封閉開關設備)所規定的正常使用條件。

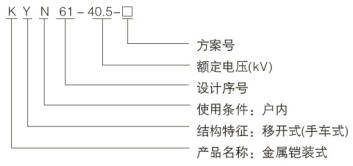

二、組號及含義
三、使用條件
3.1、環境溫度:上限+40℃.下限-10℃;
3.2、海拔高度不超過1000m:
3.3、空氣相對濕度:日平均值不大于95%.月平均值不大于90%:
3.4、地展烈度不超過8度;
3.5、不適用于有腐蝕性或可挑性氣體、水燕氣等明顯污染的場所。
注:超出上述正常使用條件時.用戶可與制造廠協商確定。
四、主要技術參致
4.1 KYN61-40.5開關柜額定參數
|
名稱 |
單位 |
數值 |
|
|
額定電壓 |
kV |
40.5 |
|
|
額定電流 |
A |
400，630，800，1250.1640，2000 |
|
|
額定短路開斷電流 |
kA |
25，31.5 |
|
|
額定短路關合電流 |
kA |
63，80 |
|
|
動稱定電流(峰值) |
kA |
63，80 |
|
|
4S熱稱定電流(有效值) |
kA |
25，31，5 |
|
|
額定絕緣水平 |
雷電沖擊耐壓 |
kV |
185 |
|
主回路1min工頻耐壓 |
95 |
||
|
外形尺寸 (寬x深x高) |
配ZN85A |
m |
1.2x2.6x2.4 |
|
配ZN85B |
1.4x2.8x2.8 |
||
|
防護等級 |
外殼/內部 |
|
IP3X/lP2X |
4.2 ZN85A-40.5真空斷路器額定參教
|
名稱 |
單位 |
數值 |
|
|
額定電壓 |
kV |
40.5 |
|
|
額定電流 |
A |
1250，1600,2000 |
|
|
額定短路開斷電流 |
kA |
25，31.5 |
|
|
額定短路關合電流 |
kA |
63,80 |
|
|
動穩定電流（峰值) |
kA |
63,80 |
|
|
4S熱穩定電流（有效值） |
kA |
25,31.5 |
|
|
額定絕緣 |
雷電沖擊耐壓 |
kV |
185 |
|
主回路1min工頻耐壓 |
95 |
||
|
額定頻率 |
HZ |
50 |
|
|
額定操作順序 |
|
O一0 ,3s一CO一1 80s一CO |
|
|
機械壽命 |
次 |
10000 |
|
|
合閘時間 |
ms |
50一100 |
|
|
分閘時間 |
ms |
35一60 |
|
