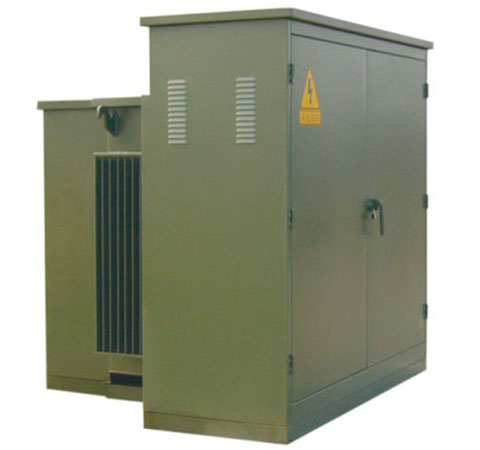

一、概述
本產品是吸收國外技術。結合國內實際情況研制開發的.整臺產品具有體積小、安裝維護簡便、低嗓音、低損耗、防盜、過負荷能力強、全保護等特點。適用千新建小區、綠化帶、公園、車站賓館、工地、機場等場所。
YB6系列預裝式變電站，適用于10kV環網供電.雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
本產品符合下列標準:
GB/T17467-1998(高壓低壓預裝式變電站)
DL/T537-93 (6-35KV箱式空電站訂貨技術條件)

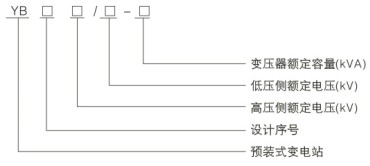

二、型號及含義

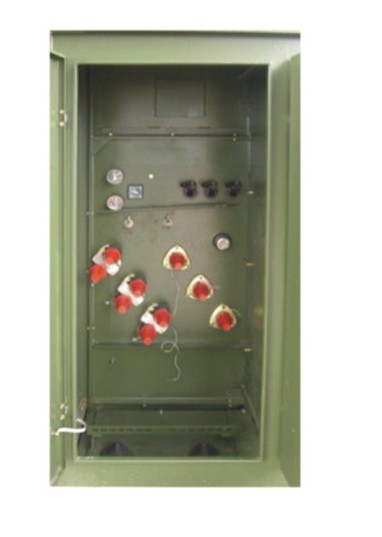

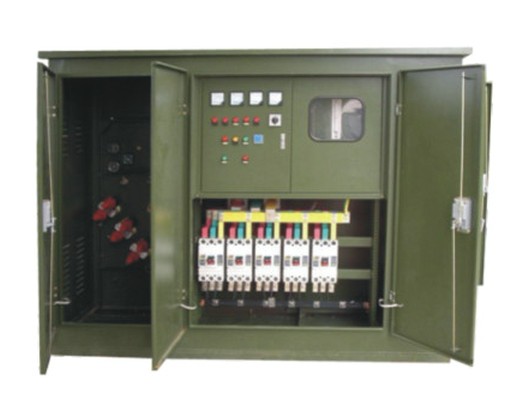

三、功能及特點
3.1全絕緣、全密封、免少維護、可靠保證人身安全;
3.2結構緊湊、體積僅為同容量歐變的1/3-1/5,高度低:
3.3可采用分箱式結構.避免變壓器油箱內油的污染;
3.4高壓側采用雙熔絲全范困保護，大大降低成本:
3.5即可用環網.也可用于終端。電纜頭可在200A負荷電流時緊急插拔;
3.6箱體采用蜂窩式雙夾層復合板。隔沮又散熱的功能;
3.7低壓側加裝電子缺相保護器.當系統內出現不正常電壓時?？煽焖俜謹嘀鬟M開關;
3.8高壓側油浸式負荷開關或SF6負荷開關.可電動升級.為實現配網自動化打下基礎。
3.9采用油漫式S9或性能更優的S11系列變壓器。
四、正常使用條件
4.1海拔高度不超過1000m;
4.2環境溫度:-35℃-+40℃;
4.3相對濕度:日平均值不大于95%.月平均值不大于90%;
4.4安裝場所:無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所.地面傾角不大于3°。
五、主要技術參數
5.1預裝式變電站技術參數表
|
序號 |
名稱 |
單位 |
技術參數 |
|
1 |
額定電壓 |
kV |
1 0/O.4(高壓/低壓) |
|
2 |
最高工作電壓 |
kV |
12(高壓側) |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
額定容量 |
kVA |
50一1600 |
|
5 |
1分鐘工頻耐壓 |
kV |
35 |
|
6 |
蓄電沖擊電壓 |
kV |
75 |
|
7 |
冷卻方式 |
|
油浸自冷 |
|
8 |
離壓后備熔斷器開斷電流 |
kA |
50 |
|
9 |
插入式熔斷器開斷電流 |
kA |
2 .5 |
|
10 |
環境溫度 |
℃ |
一35一+40 |
|
11 |
線圈允許溫升 |
℃ |
65 |
|
12 |
無載調壓 |
|
±5%或±2 x 2.5% |
|
13 |
噪聲等級 |
db |
50 |
|
14 |
防護等級 |
|
IP43 |
5.2變壓器技術參數表
選用新型S9系列變壓器器身，損耗低.過載能力好.抗短路能力強。所有緊固件均經過防松處理。免吊芯;也可選用性能更優良的S10系列及S11系列變壓器
|
容量 |
電壓kV |
聯接組標號 |
空載電流% |
空載損耗KW |
阻搞電壓% |
負載損耗W |
|||||||
|
高壓 |
低壓 |
S9 |
S10 |
S11 |
S9 |
S10 |
S11 |
S9 |
S10 |
S11 |
|||
|
50 |
10±5% |
0 .4 |
Dynll |
2.0 |
1.9 |
0.75 |
0.17 |
0.15 |
0.12 |
4 .0 |
0.87 |
0.83 |
0.87 |
|
63 |
1.9 |
1.8 |
0.7 |
0.2 |
0.18 |
0.14 |
1.04 |
0.99 |
1.04 |
||||
|
8O |
1.9 |
1.7 |
0.7 |
0.25 |
0.22 |
0.175 |
1.25 |
1.2 |
1.25 |
||||
|
100 |
1.8 |
1.55 |
0.65 |
O.29 |
0.26 |
0.2 |
1.5 |
1.42 |
1.5 |
||||
|
125 |
1.7 |
1.45 |
0.65 |
0.34 |
0.3 |
0.235 |
1.8 |
1.72 |
1.8 |
||||
|
160 |
1.6 |
1.3 |
0.6 |
0.4 |
0.36 |
0.27 |
2.2 |
2.12 |
2.2 |
||||
|
200 |
1.5 |
1.2 |
0.55 |
0.48 |
0.43 |
0.33 |
2.6 |
2.5 |
2.6 |
||||
|
250 |
1.4 |
1.1 |
0.5 |
0.56 |
0.5 |
0.39 |
3.05 |
2.9 |
3.05 |
||||
|
3 15 |
1.4 |
1.0 |
0.45 |
0.67 |
0.29 |
0.465 |
3.65 |
3.45 |
3.65 |
||||
|
400 |
1.3 |
1.0 |
0.4 |
0.8 |
0.71 |
0.56 |
4.3 |
4.15 |
4.3 |
||||
|
500 |
1.2 |
1.0 |
0.4 |
0.96 |
0.85 |
0.67 |
5.15 |
4.82 |
5.15 |
||||
|
630 |
1.1 |
0.8 |
0.4 |
1.2 |
1.6 |
0.81 |
4，5 |
6.2 |
5.86 |
6.2 |
|||
|
800 |
1.0 |
0.7 |
0.35 |
1.4 |
1.23 |
0.98 |
7.5 |
7.2 |
7.5 |
||||
|
1000 |
1.0 |
0.6 |
0.3 |
1.7 |
1.5 |
1.15 |
10.3 |
9.8 |
10.3 |
||||
|
1250 |
0.9 |
0.6 |
0.27 |
1.95 |
1.72 |
1.36 |
12.0 |
1.22 |
12.0 |
||||
