一、概述

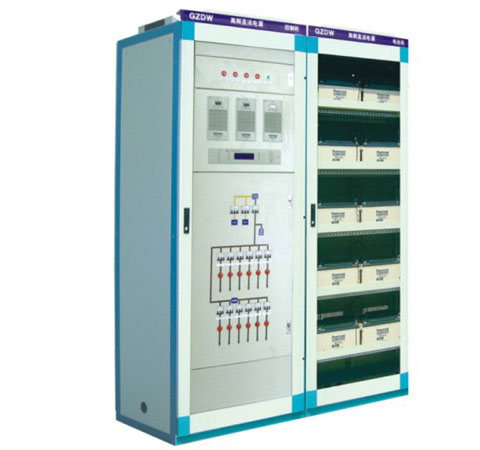

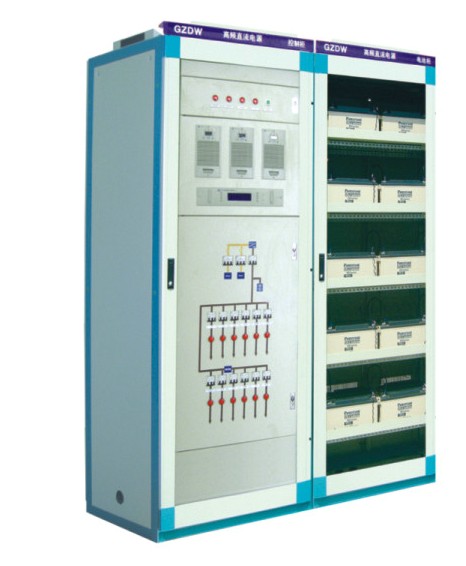

GZD(W)系列(微機控制)直流電源柜應用于大中小型發電廠和變電站,作為正常運行和事故狀態下的高壓開關分合閘、繼電保護、自動控制、事故照明、燈光和音響信號等所需的直流電源:也可應用于冶金、鐵道、礦山、石化、郵電、通訊、醫療衛生、銀行、賓館、高層建筑和計算機網絡等行業所需的直流電源;微機控制直流電源柜可用于無人值守、遠程集中監控的發電廠、變電站和其他行業的直流電源。
本產品符合JB/T5777.4《電力系統直流電源設備通用技術條件及安全要求》標準。
二、型號及含義
產品型號 |
產品序號 |
規格(種) |
適用范圍 |
GZD(W)30一口/口 |
單組電池、單母線分段、二臺雙線輸出充電浮充電裝皿、無降壓回路 |
10 |
發電廠或大型變電站 |
GZD(W)31一口/口 |
單組電池、單母線、二臺雙線輸出充電浮充電裝皿、無降壓回路 |
10 |
發電廠或大型變電站 |
GZD(W)32一口/口 |
單組電池、雙母線分段、二臺雙線輸出充電浮充電裝皿 |
20 |
12kV一220kV變電站和中小型電廠 |
GZD(W)33一口/口 |
單組電池、雙母線、二臺雙線翰出充電浮充電裝孟 |
20 |
12kV一22OkV變電站和中小型電廠 |
GZD(W)34一口/口 |
單組電池、雙母線分段、二臺三線輸出充電浮充電裝皿 |
20 |
12kV一220kV變電站和中小型電廠 |
GZD(W)35一口/口 |
單組電池、雙母線、二臺三線輸出充電浮充電裝皿 |
20 |
12kV一220kV變電站和中小型電廠 |
GZD(W)40一口/口 |
雙組電池、單母線分段、二臺雙線輸出充電浮充電裝皿、無降壓回路 |
10 |
重要發電廠或大型變電站 |
GZD(W)41一口/口 |
雙組電池、雙母線、二臺雙線輸出充電浮充電裝里 |
12 |
12kV一22OkV變電站和中小型電廠 |
GZD(W)42一口/口 |
雙組電池、雙母線分段、三合雙線輸出充電浮充電裝里 |
10 |
重要發電廠或大型變電站 |
GZD(W)43一口/口 |
雙組電池、雙母線、二臺三線物出充電浮充電裝皿 |
12 |
12kV一220kV變電站和中小型電 |
三、使用環境條件
3.1海拔高度:不超過2000m;
3.2環境溫度:-5℃一+40℃;
3.3相對濕度:日平均值不大于95%,月平均值不大于90%;
注:特殊條件可與本公司協商解決。
四、主要功能
4.1采用全自動均流N+1冗余模塊化設計。選配靈活。擴容方便。
4.2運行可靠:文流雙路輸入自動切換。該產品設有二臺充電浮充,電浮充電裝置互為備用.系統切換方便。
4.3運行穩定:該產品抗干擾性能好。穩流、穩壓精度高,紋波系數小。
4.4電池使用壽命長:該產品能嚴格按照蓄電池充電曲線對蓄電池進行充電、浮充電,避免對充或欠充現象。微機控制型具有電池巡檢功能。
4.5多重保護:該產品能對各工作點跟蹤檢測.軟件與硬件保護相結合。絕緣檢測裝置隨時監察母線絕緣狀況。
4.6遠動通訊:徽機控制直流電源柜能與上位微機通訊。能實現集中監控和無人值班。
4.7智能監控單元:選用先進的單片機或PLC為核心。對系統各項參數在線檢側及報替。
4.8全中文人機界面.操作靈活方便。
五、主要技術參數
5.1輸入電源電壓:三相文流380V±10%,50Hz±5%,
5.2輸出直流電壓額定值:24V; 48V; 110V; 220V;
5.3輸出直流電流額定值:5A、8A、10A、15A、20A、30A、40A、50A、80A、100A、150A、200A、250A、300A、350A、400
5.4蓄電池額定容量:10Ah、20Ah、38Ah、40Ah、50Ah、60Ah、65Ah、80Ah、10OAh、150Ah、200Ah、250Ah、300Ah、400Ah、500Ah、600Ah、800Ah、1000Ah。
5.5電壓調節范圍(見表2)
5.6輸出直流電流調節范圍:額定值的0-100%。
5.7穩壓精度:<±0.5%。
5.8穩流精度:<±0.5%。
5.9紋波系數:<0.1%。
5.10整機噪聲:<%55db。
5.11主變壓器溫升:<70℃。
5.12工作方式:連續工作。
5.13效率>90%。
5.14防護等級:IP20-IP30。
輸出直流電壓額定值 |
24V |
48V |
220V |
110V |
浮充電壓調節范圍 |
21~28 |
43~57 |
198~260 |
99~130 |
均充電壓調節范圍 |
27~31 |
54~62 |
198~286 |
125~140 |
主充電壓調節范圍 |
21~36 |
43~70 |
187~310 |
99~162 |
