一、概述

GC剛氏壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V, 660V,頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。

GCK是經過全面型式試驗，并獲得ccc認證，是組裝而成的高級型低壓開關柜，設計符合下列標準:

國家標準GB7251.1-2005《低壓成套開關設備》

國際標準IEC60439.1一，992《低壓成套開關設備和控制設備》

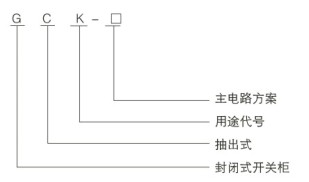

二、型號及含義

三、使用環境條件

3.1周圍空氣溫度不高于+40℃，不低于-50℃，在24小時內平均溫度不高于+35'C;

3.2相對溫度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對溫度，如+20℃時為90%;

3.3空氣清潔，無腐蝕性及爆炸性氣體.無導電及能破壞絕緣的塵埃:

3.4無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度;

3.5海拔高度不超過2000米:

3.6開關柜適用于以下溫度運輸和儲存:-25℃至+55℃，在短時間內(不超過24小時)不超過+70℃;

3.7用戶對上述條件不能滿足時應與制造廠協商。

四、主要技術參數

4.1額定絕緣電壓660V/1000V

4.2額定工作電壓400V/660V

4.3輔助電路額定工作電壓:交流380V、220V，直流110V、220V

4.4母線額定電流:1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

4.5母線額定短時耐受電流:50kA、80kA(有效值))1秒

4.6母線額定峰值耐受電流:105kA/0.1 s、140kA/0.1 s、176kA/0.1 s

4.7分支母線額定電流:630A、1000A、1250A、1600A

4.8分支母線額定短時耐受電流:30kA、50kA(有效值)1秒

4.9分支母線額定峰值耐受電流:63kA、105kA/0.1 s

4.10外殼防護等級:IP30、IP40

4.11母線設置:三相四線制、三相五線制

4.12操作方式:就地、遠方、自動

五、開關柜的分類

5.1受電柜

5.2母線聯絡柜

5.3饋電柜

5.4電動機控制柜

5.5電源切換柜

5.6功率因數補償柜

六、產品結構

GCK的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅.噴塑處理，通過螺釘緊固互相連接成基本拒架，在按需要加上門，檔板、隔板、抽屜、安裝支架以及母線和電器組件等琴件.組裝成一臺完整的控制中心柜，本柜結構有下列特點:

6.1柜架

    柜架采用C型材組裝而成.柜架琴件及專用配套零件由本公司配套供貨.保證柜體的精度和質量。

a、零部件的成型尺寸，開孔尺寸.設備間隔實行模數化(模數E=20mm.下同)。

b、內部結構件采用鍍鋅處理。

c、柜體頂蓋為可拆卸式.柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

d、柜架分成母線室、功能單元室、電纜室=.個相互隔離區間.可防止事故擴散。

6.2功能單元(抽屜部分)

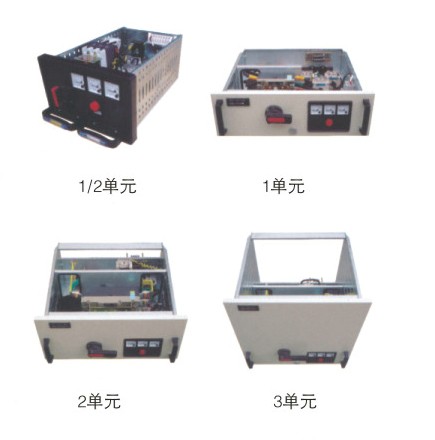

a、抽屜單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A及以下。(外形見上圖)。

b、每臺MCC柜最多能安裝9個1單元的抽屜或18個1/2單元的抽屜。

c、操作機構與抽屜進行機械連鎖.主開關在合閘位置時，抽屜不能抽出。

d、抽屜的操作機構可用一把掛鎖鎖定在合閘或分閘位且，可安全地進行電器設備的維修。

e、功能單元背面具有主電路進出線插頭、輔助電路二次插頭。

f、功能單元隔室采用金屬隔板隔開。

g、抽屜單元采用旋轉式推進機構.具有三位置功能.操作簡單可廉。

h、GCK抽屜推進機構采用螺旋軌跡沿定位件運動方式，實現功能單元推進抽出.在功能單元推進和抽出過程中。實現三位置顯示和機械聯鎖并配有微動開關，試驗位置時可進行電氣聯鎖。
