一、概述
GW□-12、40.5/630-20戶外交流高壓隔離開關(以下簡稱隔離開關),是我公司在原產品基礎上,經過設計更新,使結構更合理、操作更加可靠。本開關適用于頻率為50Hz,額定電壓為12kV或40.5kV的電力系統中。開關裝置在戶外高壓配電設備線路上,供線路雜有電壓、無負載時開合電路之用,其中防污穢型隔離開關滿足重污穢地區用戶的要求,可有效解決隔離開關在運行中出現的污閃問題。開關三極聯動,同期性好,并可設引弧裝置,配備過程中彈簧,可實現快速開合。本開關與同類產品相比較,具有開斷、關合小電感、電容電流的優勢。
二、使用環境條件
周圍空氣溫度:上限+40℃、下限-30℃,日溫差不超過32K;
海拔高度3000m及以下地區;
風壓不超過700Pa(相當于風速34m/s);
空氣污穢程度:按GB5582之4.1條規定中的Ⅳ級;
地震烈度不超過8度;
覆冰厚度不超過10mm。

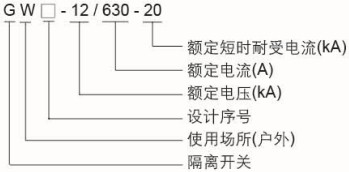

三、產品型號含義
四、主要技術參數
序號
|
項目
|
單位
|
技術參數
|
|
1
|
額定電壓
|
kV
|
12、40.5
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
額定頻率
|
Hz
|
50
|
|
4
|
額定峰值耐受電流
|
kA
|
50、63
|
|
5
|
額定短時耐受電流
|
kA
|
20、25
|
|
6
|
額定短時耐受電流持續時間
|
s
|
4
|
|
7
|
主回路電阻
|
Ω
|
12kV≤90
|
40.5kV≤100
|
8
|
1min(干試)工頻耐受電壓(有效值)
|
kV
|
42/48
|
95/115
|
9
|
1min(濕試)工頻耐受電壓(有效值)
|
30
|
85
|
|
10
|
雷電沖擊耐受電壓(峰值)
|
75/85
|
185/215
|
|
11
|
機械壽命
|
次
|
2000
|

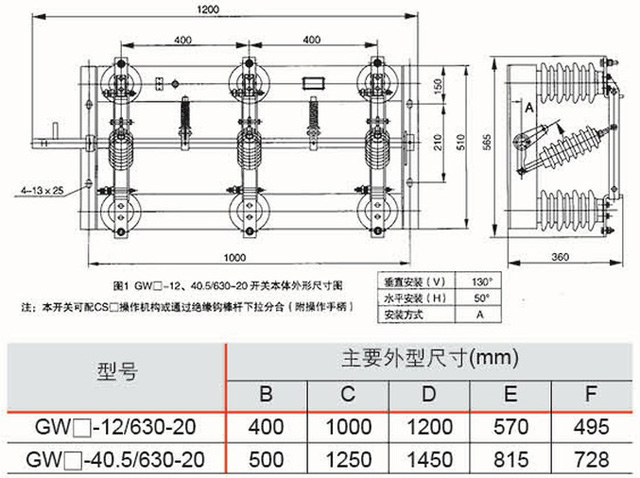

五、結構及安裝尺寸

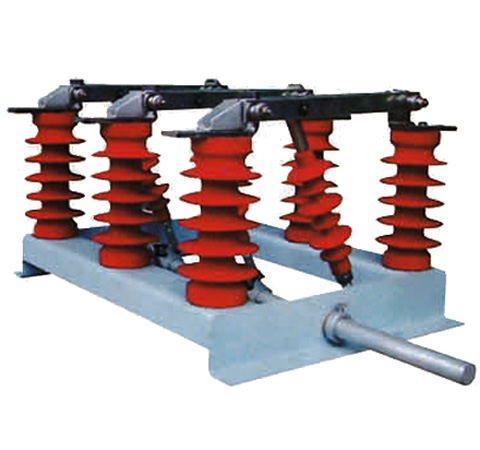

本隔離開關由底座、支柱及操作絕緣子、靜觸頭、觸刀、引弧裝置和聯動彈簧機械等組成。底座:由5mm厚的鋼板彎成,帶拉臂的軸橫穿其中部。其座上鉆有孔,以備固定支柱絕緣子,裝接地螺釘和安裝時固定每極之用,頂部有槽孔為拉臂而設。支柱及操作絕緣子:采用ZS-12、40.5系列戶外棒形支柱絕緣子,其最小抗彎破壞負荷為4000N。中間的操作絕緣子作為拉桿之用,上端與觸刀相連、下端與拉臂相連。靜觸頭:由紫銅板制成,固定于支柱絕緣子上伸出水平端作接母線用,觸頭與觸刀接觸處通過壓力彈簧,保證可靠的電接觸。觸刀:觸刀由兩片矩形截面的紫銅板構成,觸刀兩端均附有壓力彈簧用以高整接觸壓力。引弧桿采用不銹鋼材料。關采用連桿操作,配CS□機構垂直或水平安裝在戶外工字鋼或電桿上。
