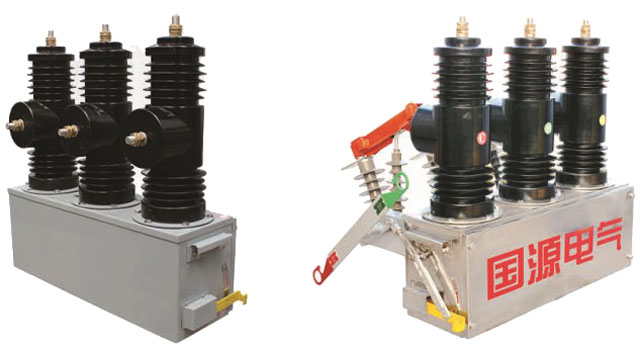

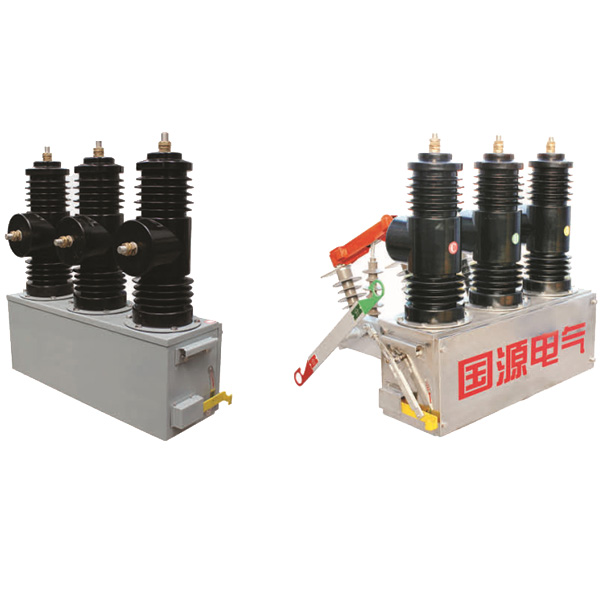

一、概述
GY-3S-12系列戶外高壓真空永磁斷路器是本公司綜合國內外先進技術、博采眾家之長、采用全新設計理念、運用高科技手段、研制的新一代柱上真空斷路器。該產品既可作為35kV變電所主變10kV側及10kV出線的開關，也可作為配電網的柱上開關，和本公司生產的控制器相結合便可方便地實現控制、保護、測量、通訊，是實現配網自動化和小型化變電所的******設備。
主要特點:采用磁致動（永磁）機構，使部件大量減少，合閘功率大幅度減小，穩定可靠，無需定期維護保養；采用進口戶外環氧樹脂作為外絕緣材料，重量輕、壽命長達15年以上，耐候性好，無油、無SF6，符合環保要求；動作時間短，能快速切斷故障，保護配合方便靈活；選用太陽能電池或CT作為電源，無須外接電源即可實現電動操作；選用專用遙控器可實現遙控操作，無須上桿即可進行停送電操作；選用一體化設計的高壓隔離開關，使結構緊湊，安裝檢修非常方便；
二、使用環境條件
工作環境溫度: -40℃~+60℃；
工作環境濕度: 0~95%;
工作環境陽光輻射:≤1.1kW/m ；
風速不超過35m/s(相當于圓柱表面上的700Pa)；
污穢等級:Ⅳ級。
履冰厚度:≤10mm
地震烈度:≤8度

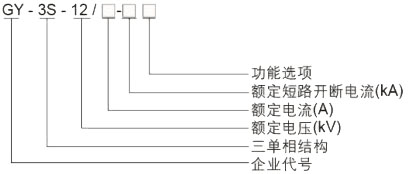

三、型號及含義
四、主要技術參數
|
序號
|
名稱
|
單位
|
參數
|
||
|
1
|
額定電壓
|
KV
|
40.5
|
||
|
2
|
額定絕緣水平
|
工頻耐壓
|
干式
|
95
|
|
|
濕式( 對地)
|
80
|
||||
|
雷電沖擊耐壓(峰值)
|
185
|
||||
|
3
|
額定電流
|
A
|
1250；1600；2000
|
||
|
4
|
額定短路開斷電流
|
KA
|
20；25；31.5
|
||
|
5
|
額定操作順序
|
|
分-0.3S 合分-180S- 合分
|
||
|
6
|
額定短路開斷電流次數
|
次
|
12
|
||
|
7
|
額定短路關合電流( 峰值)
|
KA
|
50、63、80
|
||
|
8
|
額定峰值耐受電流
|
KA
|
50、63、80
|
||
|
9
|
額定短路耐受電流
|
KA
|
20、25、31.5
|
||
|
10
|
額定短路持續時間
|
S
|
4
|
||
|
11
|
平均分閘速度
|
m/s
|
1.5±0.2
|
||
|
12
|
平均合閘速度
|
ms
|
0.7±0.2
|
||
|
13
|
觸頭合閘彈跳時間
|
≤ 5
|
|||
|
14
|
三相合( 分) 閘同期性時差
|
≤ 2
|
|||
|
15
|
合閘時間
|
≤ 150
|
|||
|
16
|
分閘時間
|
≤ 60
|
|||
|
17
|
機械壽命
|
次
|
10000
|
||
|
18
|
額定操作電壓及輔助回路額定電壓
|
V
|
DC 110/220
|
||
|
AC 110/220
|
|||||
|
19
|
每相回路直流電阻( 不含互感器)
|
μΩ
|
＜ 100
|
||
|
20
|
動靜觸頭允許磨損厚度
|
mm
|
3
|
||
|
21
|
重量
|
KG
|
800
|
||

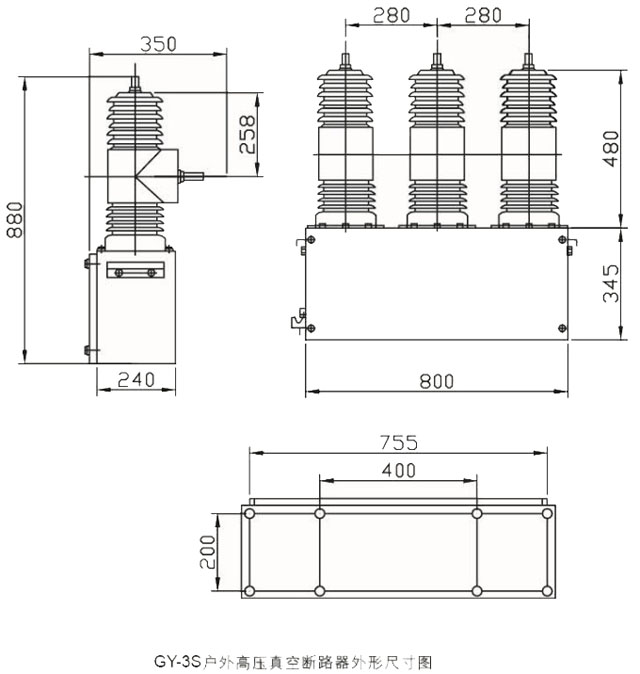

五、產品主體機構圖
