一、概述

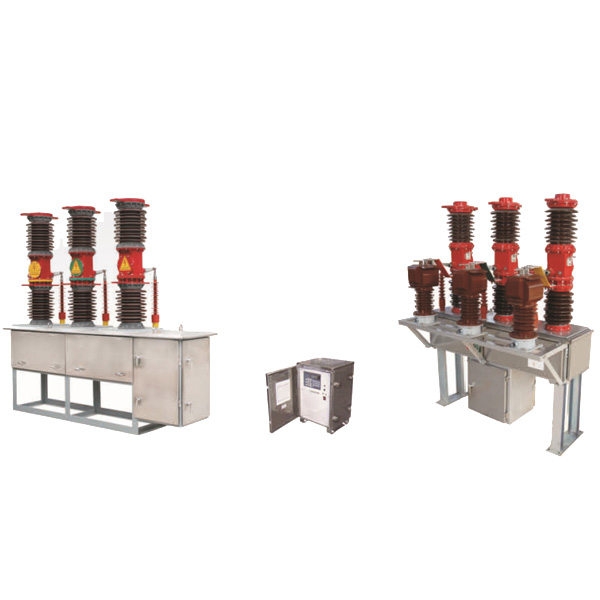

ZW7-40.5M系列戶外高壓永磁斷路器系三相交流50Hz、額定電壓為40.5kV的戶外高壓電器設備。附裝高壓永磁操作機構，可實現就地及遠程快速分閘操作，設計性能符合GB1984-2003《高壓交流斷路器》國家標準要求，并滿足IEC6100-4.1：2000《電磁兼容試驗和測量技術抗擾度試驗總論》要求。
該斷路器結構為瓷瓶硅膠支柱式，上支柱為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相支柱共裝在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與永磁機構的輸出軸相聯。永磁機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及永磁操動機構組成。
二、使用環境條件
海拔：≤2500m；
周圍空氣溫度：最高 40℃,最低-35℃；
風壓不超過700Pa(相當于風速34m/s)；
地震烈度不超過8度；
空氣污染程度：Ⅲ級；
******日溫差：不超過25℃

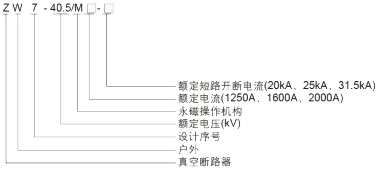

三、型號及含義
四、主要技術參數
|
序號
|
名稱
|
單位
|
參數
|
||
|
1
|
額定電壓
|
KV
|
40.5
|
||
|
2
|
額定絕緣水平
|
工頻耐壓
|
干式
|
95
|
|
|
濕式( 對地)
|
80
|
||||
|
雷電沖擊耐壓(峰值)
|
185
|
||||
|
3
|
額定電流
|
A
|
1250；1600；2000
|
||
|
4
|
額定短路開斷電流
|
KA
|
20；25；31.5
|
||
|
5
|
額定操作順序
|
|
分-0.3S 合分-180S- 合分
|
||
|
6
|
額定短路開斷電流次數
|
次
|
12
|
||
|
7
|
額定短路關合電流( 峰值)
|
KA
|
50、63、80
|
||
|
8
|
額定峰值耐受電流
|
KA
|
50、63、80
|
||
|
9
|
額定短路耐受電流
|
KA
|
20、25、31.5
|
||
|
10
|
額定短路持續時間
|
S
|
4
|
||
|
11
|
平均分閘速度
|
m/s
|
1.5±0.2
|
||
|
12
|
平均合閘速度
|
ms
|
0.7±0.2
|
||
|
13
|
觸頭合閘彈跳時間
|
≤ 5
|
|||
|
14
|
三相合( 分) 閘同期性時差
|
≤ 2
|
|||
|
15
|
合閘時間
|
≤ 150
|
|||
|
16
|
分閘時間
|
≤ 60
|
|||
|
17
|
機械壽命
|
次
|
10000
|
||
|
18
|
額定操作電壓及輔助回路額定電壓
|
V
|
DC 110/220
|
||
|
AC 110/220
|
|||||
|
19
|
每相回路直流電阻( 不含互感器)
|
μΩ
|
＜ 100
|
||
|
20
|
動靜觸頭允許磨損厚度
|
mm
|
3
|
||
|
21
|
重量
|
KG
|
800
|
||
五、產品主體機構圖
