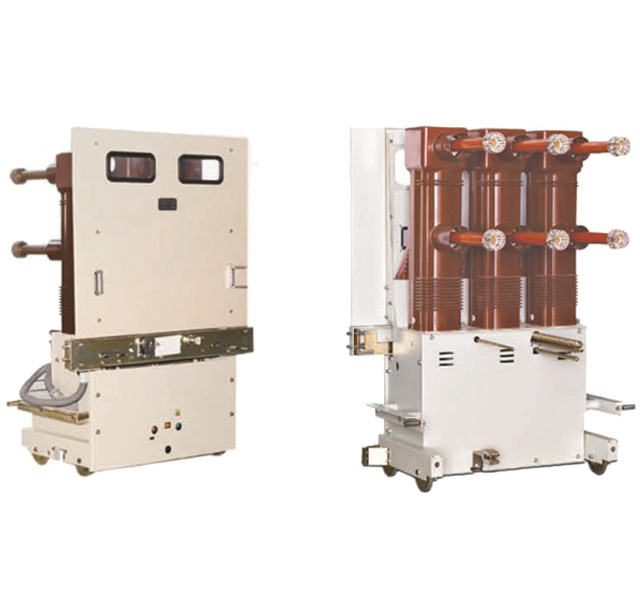

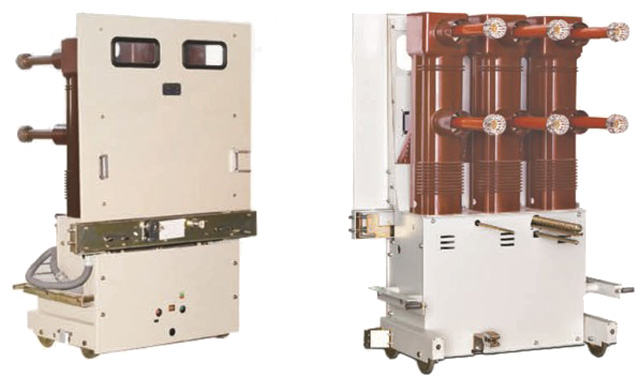

一、概述
ZN85-40.5系列戶內高壓真空斷路器,適用于三相交流50Hz，額定電壓40.5kV電力系統中，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、故障電用。
斷路器與操動機構采用上下布置結構，有效地降低了斷路器的深度；
這種新型斷路器專門設計的彈簧操動機構，安裝在斷路器框架內，其結構特點更適合斷路器的上下布置形式，并成為斷路器整體結構中不可分割的一部分。機構設計簡單，輸出曲線及其性能更適合40.5kV真空斷路器的特點和要求；
總體布局合理、美觀、簡潔，體積小巧、操作靈活，具有電氣性能可靠、使用壽命長、檢修方便、機構免維護的特點；
該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。
二、使用環境條件
三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定雷電沖擊耐受電壓（全波）
|
kV
|
185
|
|
3
|
額定短時工頻耐受電壓（1min）
|
kV
|
95
|
|
4
|
額定頻率
|
Hz
|
50
|
|
5
|
額定電流
|
A
|
1250/1600/2000
|
|
6
|
額定短時耐受電流
|
kA
|
25/31.5
|
|
7
|
額定峰值耐受電流
|
kA
|
63/80
|
|
8
|
額定短時持續時間
|
s
|
4
|
|
9
|
額定短路開斷電流
|
kA
|
25/31.5
|
|
10
|
額定短路關合電流（峰值）
|
kA
|
63/80
|
|
11
|
額定操作順序
|
|
0-0.3s-C0-180s-0
|
|
12
|
開斷時間
|
ms
|
80
|
|
13
|
額定短路電流開斷次數
|
次
|
20
|
|
14
|
單個電容器組成電流
|
A
|
630
|
|
15
|
背靠電容器組開電流
|
A
|
400
|
|
16
|
機械壽命
|
次
|
10000
|

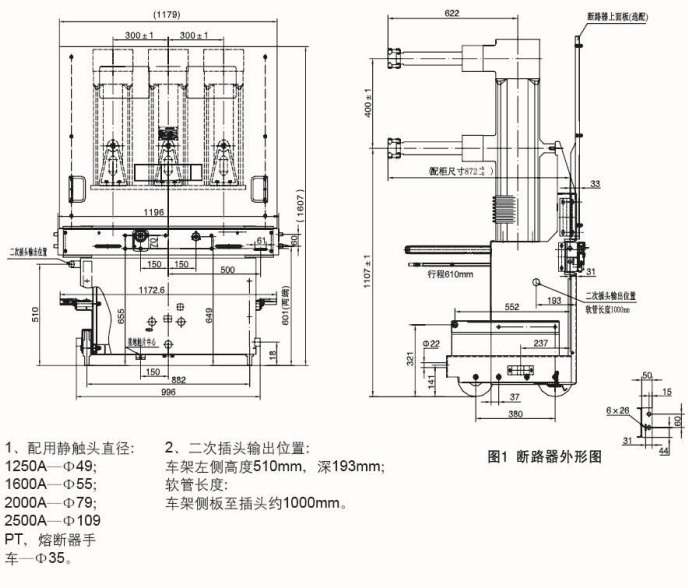

五、產品主體機構圖
