一、概述

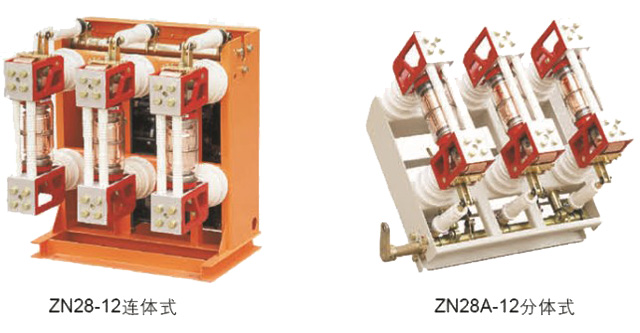

ZN28-12系列戶內高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶內高壓開關設備。該產品符合GB1984-2003標準，該產品總體結構為開關本體與操動機構一體裝和開關本體與操動機構分離安裝形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12懸掛式，適用于各種固定式開關柜，如GG-1A(Z)，XGN2A-10(Z)等。
該產品可配用CD17\CD10型直流電磁操動機構和CT19型彈簧儲能式操動機構。
二、使用環境條件

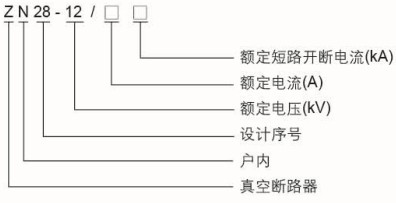

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
630/1000/1250/1600/2000/2500/3150
|
|
3
|
額定短路開斷電流
|
kA
|
20/25/31.5/40
|
|
4
|
額定短路關合電流（峰值）
|
kA
|
50/63/80/100
|
|
5
|
額定峰值耐受電流
|
kA
|
50/63/80/100
|
|
6
|
4s額定短時耐受電流
|
kA
|
20/25/31.5/40
|
|
7
|
額定雷電沖擊耐受電壓（全波）
|
kV
|
75(斷口 85）
|
|
8
|
額定短時工頻耐受電壓（1min）
|
kV
|
42(斷口 48)
|
|
9
|
額定操作順序
|
|
0-0.3s-C0-180s-0
|
|
10
|
機械壽命
|
次
|
10000
|
|
11
|
額定短路電流開斷次數
|
次
|
30/20
|
|
12
|
操動機構額定合閘電壓
|
V
|
110/220
|
|
13
|
操動機構額定分閘電壓
|
V
|
110/220
|
五、產品主體機構圖
