一、概述
隨著社會的發展，人們對供電可靠性要求越來越高，很多場合用兩路電源供電以保證供電的可靠性，這就需要一種設備在兩路電源之間進行可靠切換。本公司自主研發生產的ZW□-12/630-20雙電源自動轉換裝置就是為滿足這一需求而開發研制的。
本設備適用于額定電壓12KV、50Hz的三相交流供電系統中，當主線路發生停電時，設備自動分閘，副線路確認主線路分閘后，將延時自動合閘，恢復正常供電，當主線路重新供電時，副線路檢測到主線路有電后自動分閘，切換至主線路供電。此設備具有優先級選擇功能，允許一次線路電壓等級或不等級供電，適合于供電質量要求較高的場合。
二、使用環境條件
周圍空氣溫度：-45℃～+40℃；
海拔高度：不超過2000米；
風速不超過35m/s；
污穢等級：Ⅳ級；
地震強度不超過8度；
安裝場所：無易燃、爆炸危險、化學腐蝕的場所。

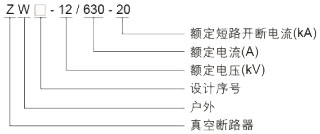

三、型號及含義
四、主要技術參數
|
序號
|
項目 |
單位
|
參數
|
|
1
|
額定電壓 |
kV
|
12
|
|
2
|
額定頻率 |
Hz
|
50
|
|
3
|
額定電流 |
A
|
630
|
|
4
|
額定短路開斷電流 |
kA
|
20
|
|
5
|
額定峰值耐受電流 |
kA
|
50
|
|
6
|
額定短時耐受電流 |
kA
|
20
|
|
7
|
額定短路關合電流(峰值) |
kA
|
50
|
|
8
|
機械壽命 |
次
|
10000
|
|
9
|
額定短路開斷電流開斷次數 |
次
|
30
|
|
10
|
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口 |
kV
|
42/48
|
|
11
|
雷電沖擊耐受電壓（峰值）相間、對地/斷口 |
kV
|
75/85
|
|
12
|
二次回路1min工頻耐壓 |
kV
|
2
|
