一、概述

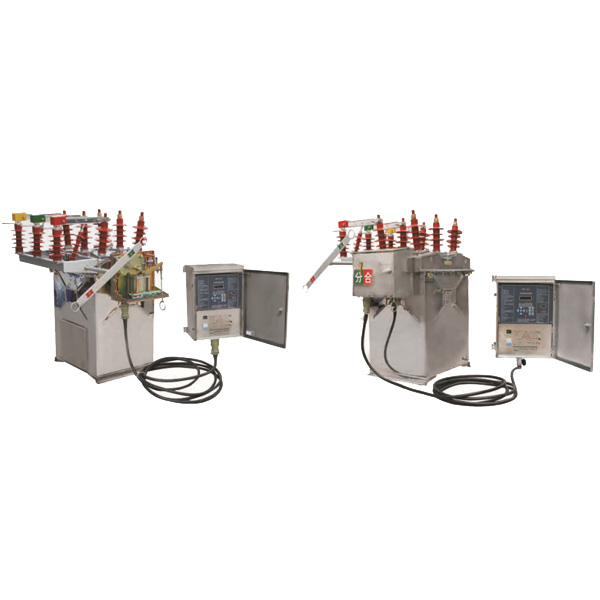

ZWMS-12/630-20型戶外高壓永磁真空斷路器（以下簡稱斷路器），是額定電壓12kV、50Hz交流三相高壓配電網中的控制保護設備。主要用于開斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。
本斷路器采用立柱型、干式結構、絕緣可靠，電壽命長、免維護，設備可實現快速分合閘操作并可快速切除故障區域，產品采用內置式電壓互感器，無需用戶另外提供電源，便于用戶安裝方便，特別適用于頻繁操作場所的要求。適于檢修、維護能力不強的農村電網里安裝使用。
符合《GB1984交流高壓斷路器》、《GB1985交流高壓隔離開關和接地開關》、DL/T402、DL/T403以及企業標準OHX.520.701的要求。
產品主要特性:
環氧樹脂固體絕緣、無油、無SF6、對環境無危害
真空開斷、縱向磁場滅弧、穩定可靠
進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化
永磁操作機構，免維護，可長期可靠工作
機械壽命至少可以達到20000次以上
結構緊湊、體積小、重量輕，便于安裝和運輸
箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)
采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求
可配FTU實現遠方控制、實現配網電動化功能

二、使用環境條件

周圍空氣溫度: -40℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

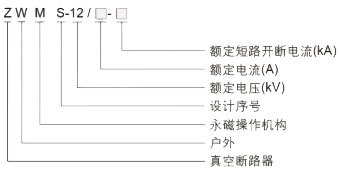

三、型號及含義

四、主要技術參數

五、產品主體機構圖
