一、概述
ZW10M-12型戶外永磁式真空斷路器采用真空滅弧原理、永磁操動機構，集成微處理技術、現代通訊技術和新型開關材料于一體。額定電壓為12KV，50HZ三相交流的戶外配電設備。該產品廣泛適用于城網中作為分斷或聯絡開關，或用于農網配電系統戶外變電站出線開關，可以有效地完成傳統的重合器的工作，分、合負荷電流和開斷短路電流。可用于FTU配合，實現配網自動化。
二、使用環境條件
周圍空氣溫度: -40℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

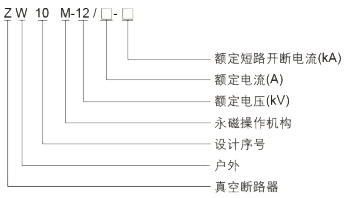

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
||
|
1
|
額定電壓
|
kV
|
12
|
||
|
2
|
額定電流
|
A
|
630 1250
|
||
|
3
|
額定頻率
|
Hz
|
50
|
||
|
4
|
額定短路開斷電流
|
kA
|
12.5
|
16
|
20
|
|
5
|
額定峰值耐受電流(峰值)
|
kA
|
31.5
|
40
|
50
|
|
6
|
額定短時耐受電流(4S)
|
kA
|
12.5
|
16
|
20
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
31.5
|
40
|
50
|
|
8
|
額定短路開斷電流開斷次數
|
次
|
30
|
||
|
9
|
機械壽命
|
次
|
10000
|
||
|
10
|
工頻耐壓(1min)
|
kV
|
42
|
||
|
11
|
雷電沖擊耐受電壓(峰值)
|
kV
|
75
|
||
|
12
|
二次回路1min工頻耐壓
|
kV
|
2
|
||
|
13
|
凈重
|
kg
|
150
|
||

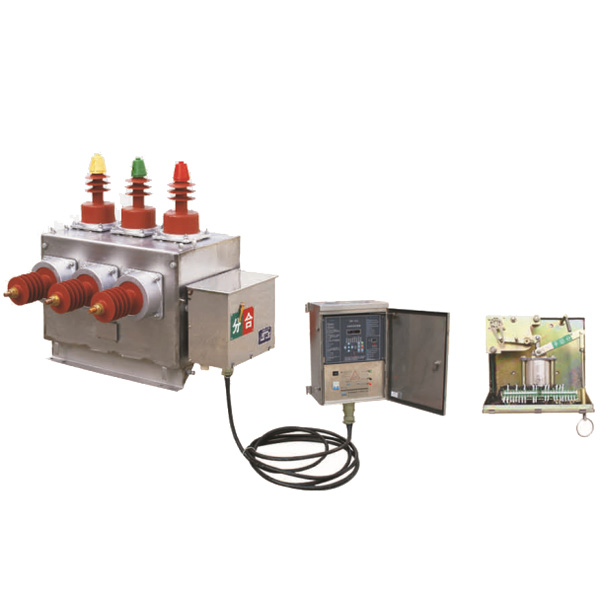

五、產品主體機構圖
