產品展示

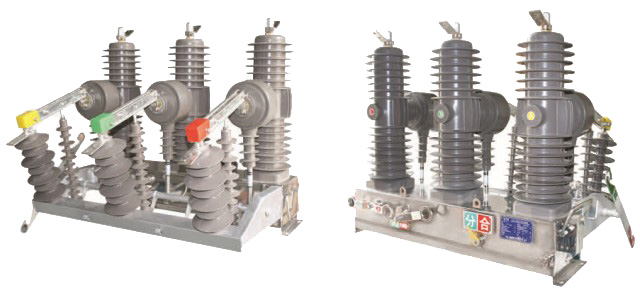

ZW32-24系列戶外高壓真空斷路器

一、概述


ZW32-24型戶外高壓真空斷路器為額定電壓24kV,三相交流50Hz的戶外配電設備,它適用于變電站及工礦企業配電系統中作保護和控制之用,及農村電網頻繁操作的場所,還可作為環網供電單元和終端設備電能的分配、控制和電氣設備的保護作用。當斷路器與隔離開關組合后,也可作為分段開關使用。主要用來開斷、關合電力系統中的負荷電流、過載電流、短路電流。真空滅弧室采用專利固封技術,外絕緣采用硅橡膠套管,壽命長,可靠性高,耐氣候性好,便于運輸,性價比高;操作機構采用小型化、高可靠彈簧操作機構,結構簡單,機械壽命可達20000次;若采用先進的永磁機構,機械性能更穩定可靠;并可裝有手動分、合閘機構,必要時可現場手動分、合閘操作。本斷路器可與控制器配套即成重合器,實現遙控、遙測、遙信、遙調“四遙”功能。產品特點:無燃燒和爆炸危險、免維護、體積小、重量輕(小于100kg)、壽命長(萬次)、安全可靠、操作簡單、維護及安裝方便。

二、符合標準


GB1984《交流高壓斷路器》
GB1102《高壓開關設備和控制設備標準的共同技術要求》
GB311.1-6《高壓輸變電設備的絕緣配合》
GB763《交流高壓電器在長期工作時的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
DL/T593《高壓開關設備的共同訂貨技術條件》

三、使用環境條件


周?chē)諝鉁囟? -40℃~+40℃;
海拔高度: 不超過2000m;
風速不超過34m/s(相當于圓柱表面上的700Pa);
污穢等級:Ⅳ級;
無經常性的劇烈震動,地震烈度不超過8度;
無火災、爆炸、化學腐蝕的場所。

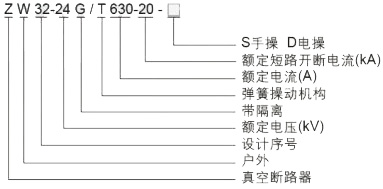

四、型號及含義


五、主要技術參數




序號
項目
單位
參數
1
額定電壓
kV
24
2
額定頻率
Hz
50
3
額定電流
A
630
4
額定短路開斷電流
kA
20
5
額定峰值耐受電流
kA
50
6
額定短時耐受電流
kA
20
7
額定短路關合電流(峰值)
kA
50
8
機械壽命
10000
9
額定短路開斷電流開斷次數
30
10
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口
kV
65/79
11
雷電沖擊耐受電壓(峰值)相間、對地/斷口
kV
125/145
12
二次回路1min工頻耐壓
kV
2

六、產品主體機構圖
