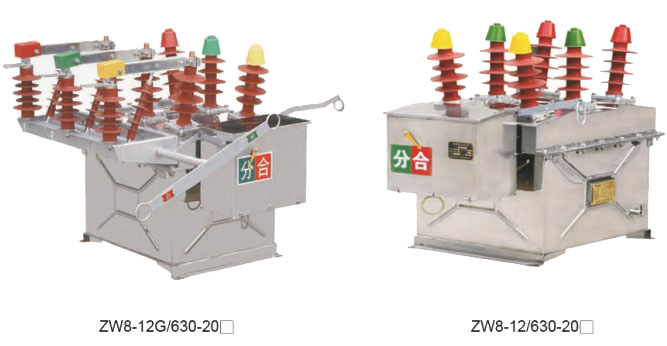

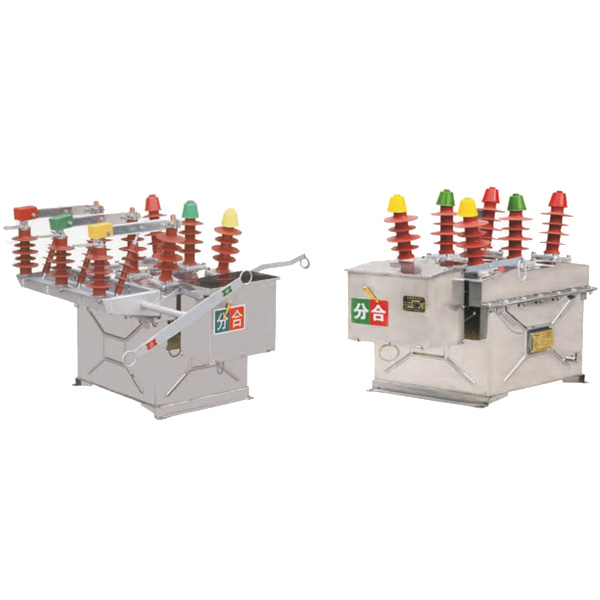

一、概述
ZW8-12/630-20型戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備，主要用來開斷、關合城市市區10kV電網的負荷電流、空載電流、短路電流。也可作農村電網和小型電力系統的分開關，是城網、農網無油化的更新?lián)Q代產品。
采用真空滅弧室，空氣絕緣，配以電動彈簧操作機構，使得產品滅弧能力強，短路開斷次數高，無火災爆炸危險，操作方便，是一種性能優良，實用性較強的產品。
本產品總體結構采用三相共箱式，套管進出線，箱體內為干燥空氣，電動彈簧操動機構布置在箱體的側面，可在較嚴酷的環境條件下可靠使用。
本產品真空滅弧室采用陶瓷外殼，杯狀縱磁場觸頭結構,銅鉻觸頭材料,具有優良的開斷和關合短路電流能力。
該產品體積小,重量輕,外型美觀.真空滅弧室和絕緣支持套管設計緊湊,出線導電桿外注硅橡膠,能適應惡劣的氣候條件和污穢環境。
二、使用環境條件
周圍空氣溫度: -40℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

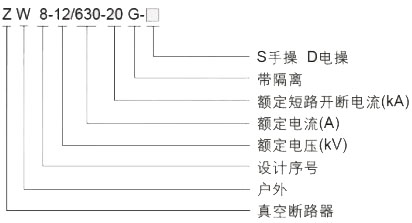

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
工頻耐受
|
kV
|
42/48
|
|
4
|
雷電沖擊耐壓(峰值)
|
kV
|
75/85
|
|
5
|
額定短路開斷電流(有效值)
|
kA
|
20
|
|
6
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
7
|
額定操作順序
|
|
分-0.3s合分-180S合分
|
|
8
|
額定短路電流開斷次數
|
次
|
30
|
|
9
|
機械壽命
|
次
|
10000
|
|
10
|
額定操作電壓(合/分閘線圈)
|
V
|
Dc220 Ac220
|
|
11
|
動,靜觸頭允許磨損厚度
|
mm
|
3
|
|
12
|
隔離斷口斷開距離
|
mm
|
>200
|

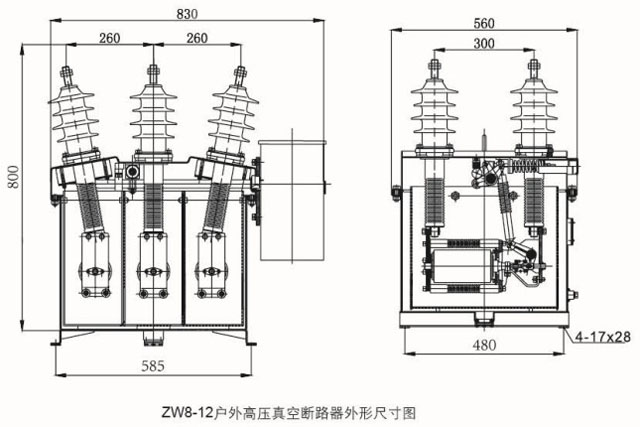

五、產品主體機構圖
