一、概述

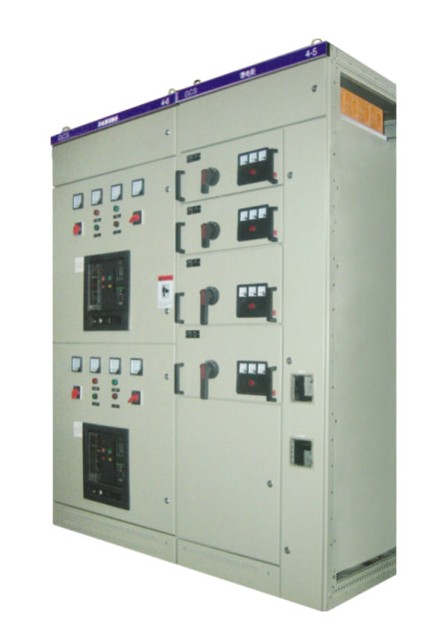

GCS型低壓抽出式開關柜，適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為400V,660V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

裝置的設計符合下列標準:

IEC439-1《低壓成套開關和控制設備》

GB7251《低壓成套開關設備》

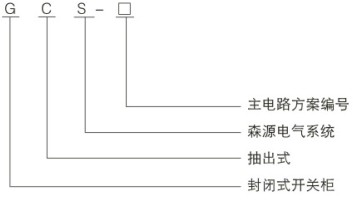

二、型號及含義

三、使用環境條件

3.1周圍空氣溫度不高于+40℃，不低于-50℃, 24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行;

3.2戶內使用，使用地點的海拔高度不得超過2000m;

3.2周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響;

3.4裝置安裝時與垂直面的傾斜度不超過50，且整組柜列相對平整(符合GBJ232一82標準):

3.5裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所:

3.6用戶有特殊要求時，可以與制造廠協商解決

四、主要技術參數

4.1基本技術參數見表1

4.2主電路方案

    GCS柜的主電路方案共32組，18個規格.不包括由于輔助電路的控制與保護的變化而派生的方案和規格。包括了發電、供用電和其它電

力用戶的需要。額定工作電流為5000A.適用2500kVA及以下的配電變壓器選用。

    此外.為適用供用電提高功率因數的得要而設計了電容器補償柜.考慮綜合投資的舞要而設計了電抗器柜。

4.3輔助電路方案

    GCS輔助電路圖冊共有輔助電路方案120個.分上下兩冊。上冊《文流操作部分》共分63個方案，下冊《直流操作部分》共有57個方案。

    直流操作部分的輔助電路方案，主要用于發電廠變電站的低壓廠(所)用系統。適用于200MW及以下和300MW及以上容量機組低壓廠用

系統，工作(備用)電源進線.電源饋線和電動機饋線的一般控制方式。

    文流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。有6種適用于雙電源操作控制的組合方案。并設有操作電

氣聯鎖備用自投、自復等控制電路，工程設計中可以直接采用。

    直流以控制電源的為直流220V或110V，文流控制電源的為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源弓}自本柜內專

設控制變壓器供電的公用控制電源.公用控制電源采用不接地方式控制變壓器.留有24V電源供鑄要使用弱電信號燈時采用。

4.4主母線

    為提高母線動熱穩定能力和改獸接觸面的溫升.設備全部采用TMY一T2系列硬銅排.銅排采用全長鍍錫，也可選用全長鍍銀銅母線。

a.水平母線、垂直母線分別安裝于柜內母線隔離室內。

b.中性接地母線采用硬銅排。貫通水平中性接地線(PEN)或接地+中性線(PE+N).

45電器元件選擇

    GCS柜主要選用技術先進性能穩定指標值高的，采用引進技術國內已能批量生產的電器元件。

a，主開關

    630A及以上的電源進線及饋線開關.主選DW45系列，也可選用DW48系列、AE系列、3WE或ME系列.認為有必要時，也可選用進口

的M系列或F系列。

b. 630A以下的饋線和電動機控制開關，主要選用TG系列、CM，系列、NM系列、CDM系列、TG30系列等塑殼開關。
