一、概述

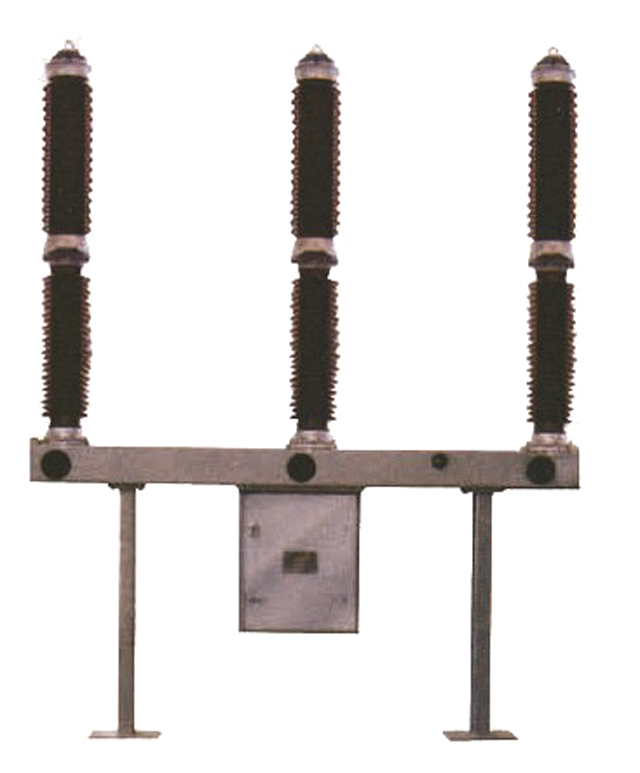

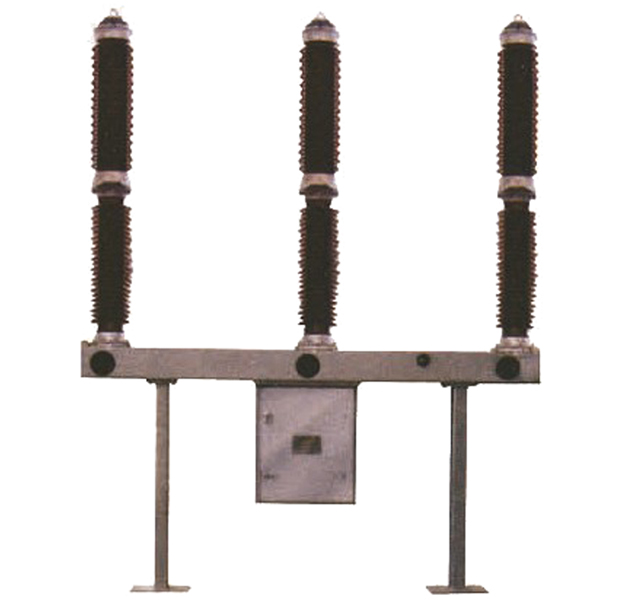

LW□-126系列戶外高壓六氟化硫斷路器為戶外型產品，適用于海拔不超過3000m，環境溫度不低于-30℃，污穢等級不高于IV級地區的交流50Hz，最高電壓為126kV的電網中，用以切斷額定電流、故障電流或轉換線路，實現對電力系統的控制和保護，也可作為聯絡斷路器使用。
二、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
126
|
|
2
|
額定短路開斷電流
|
kA
|
31.5 40
|
|
3
|
額定短路關合電流
|
kA
|
80 100
|
|
4
|
額定短時工頻耐受電壓
|
kV
|
對地:230 斷口閘:230+73
|
|
5
|
額定雷擊沖擊耐受電壓
|
kV
|
對地:550 斷口閘:550+103
|
|
6
|
額定短路持續時間
|
S
|
4
|
|
7
|
額定失步開斷電流
|
kA
|
8 10
|
|
8
|
近區故障開斷電流
|
kA
|
36 30
|
|
9
|
額定線路充電開合電流
|
kA
|
31.5
|
|
10
|
額定操作順充
|
|
0-0.3s-CO-180s-CO
|
|
11
|
SF6氣體壓力(20℃表壓)
|
MPa
|
0.6
|
|
12
|
機械壽命
|
次
|
6000
|

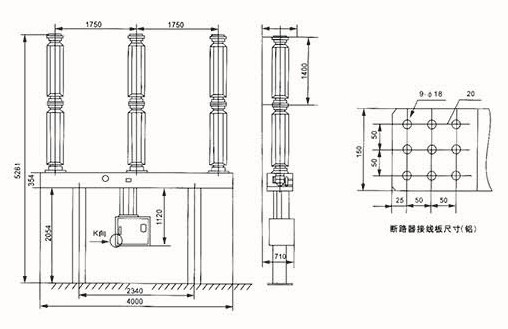

三、產品主體機構圖
