一、概述

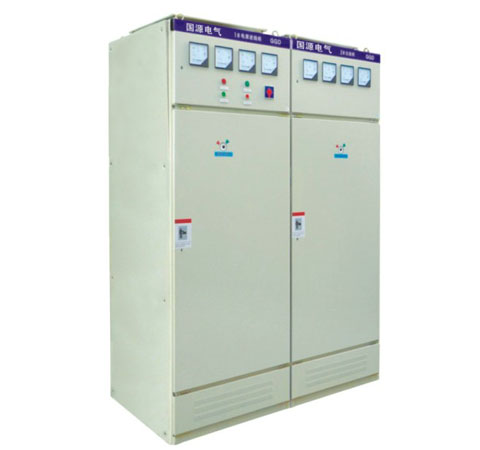

GGD型交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流5000A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。

產品具有分?jǐn)嗄芰Ω摺訜岱€(wěn)定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。

GGD型交流低壓配電柜符合I EC439《低壓成套開關設備和控制設備》.

GB7251《低壓成套開關設備》等標準。

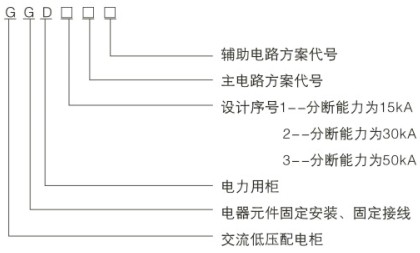

二、型號及含義

三、正常使用條件

3.1周圍空氣溫度不高于+40℃，不低于一50℃. 24h以內的平均溫度不得高于+35℃.

3.2戶內安裝使用，使用地點的海拔高度不得超過2000m.

3.3周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由于溫度變化可能會偶然產生凝露的影響。

3.4設備安裝時與垂直面的傾斜度不超過5%.

3.5設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

3.6用戶有特殊要求時與制造廠協商解決。

四、電氣性能

4.1基本電氣參數

4. 2主電路方案
GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的勸能變化及控制電壓的變化而派生的方案和規格)。
其中:  GGD1型49個方案123個規格
GGD2型53個方案107個規格
GGD3型27個方案68個規格
主電路方案是征求了廣大設計使用部門的意見選編的，增加了發電廠需要的方案。額定電流增加到3200A，適合2000kVA及以下的配
電變壓器選用。此外。為適應無功補償?shù)膿?jù)要設計了GGJ1、GGJ2電容補償柜，其主電路4個方案.共12個規格。
4.3輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分.GGD柜內有足夠的空間安裝二次元件。
4.4電器元件選擇
a. GGD柜主要采用國內已能批量生產的較先進的電器元件，如ME、DW15、DW17、DW45、CM1、NM1等，同時也根據經濟、合理的
原則.在充分考慮可行性的前提下保留了部分可用的老產品如DZ20等。不選用已淘汰的產品。
b.  HD13BX和HS13BX型旋轉操作式刀開關為滿足GGD柜獨特結構的孺要而設計的專用元件.它改變了機構的操作方式。保留了老產品
的優點.是一種實用新型的電器元件。
C.如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性.一般不會因更新電器
元件造成制造和安裝方面的困難。
d.為進一步提高主電路的動穩定能力，配用GGD柜專用的ZMJ型組合形組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PP0合金
材料熱塑成型，絕緣強度高、自熄性能好、結構獨特.只播調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐時套簡
式模壓結構.成本低、強度高，解決了老產品爬電距離不夠的缺陷。
五、結構簡介
5.1 GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成.構架零件及專用配套琴件由型鋼定點生產
廠配套供貨.以保證柜體的精度和質量。
通用柜的零部件按模塊原理設計，并有20模的安裝孔。通用系數高，可以使工廠實現預生產.既縮短了生產制造周期.也提高了工作
效率。
5.2 GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔.當柜內電器元件發熱后，熱量上升，通
過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜.使密封的柜體自下而上形成一個自然風道.達到散熱的目的。
5.3 GGD柜按照現代工業產品造型設計的要求.采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。
5.4柜門用轉軸活動鉸鏈與構架相連，安裝、拆卸方便.門的折邊處均嵌有一根山型橡塑條.關門時門與框架之間的嵌條有一定壓縮行程，
能防止門與柜體直接碰撞.也提高了門的防護等級。
5.5裝有電器元件的儀表門用多股軟銅線與框架連接，柜內的安裝件與柜架間用滾花螺釘連接，整柜構成完整的接地保護電路。
5.6柜體表面采用噴塑，附著力強，質感好.整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
5.7柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環.用于起吊和裝運。
5.8柜體的防護等級為IP30.用戶也可根據使用環境的要求在IP20一IP40之間選擇。
