一、概述

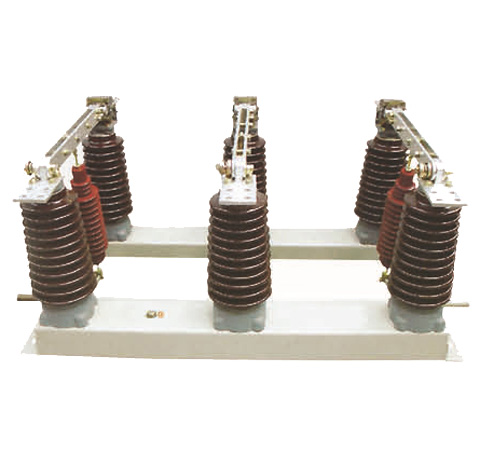

GN27-40.5戶內高壓隔離開關，是三相交流50Hz的高壓開關設備，用于電壓35kV的電力系統中，作為有電壓無負載的情況下分、合電路之用。配用CS6-2手動型操動機構或CX6電動機構。
二、產品特點
設計科學、合理、結構新穎；
多觸點，旋轉式接觸，自清掃能力好，提高散熱能力；
接觸點在兩上面內，操作力距小、耐壓力大，易調整；
采用在爬距，加強絕緣能力、耐受電壓均滿足最高要求；
在轉軸上加裝軸承，使用壽命提高，操作輕便。
三、主要技術參數
|
型號規格
|
額定電壓
(kV) |
額定電流
(A) |
額定短時耐受電流有效值/時間(kA/4s)
|
額定峰值耐受電流(kA) |
雷電沖擊耐受電壓
|
1min工頻耐受電壓
|
||
|
對地及極間
|
斷口
|
對地及極間
|
斷口
|
|||||
|
（kA）
|
（kA）
|
|||||||
|
GN27-40.5CD/630-20
|
40.5
|
630
|
20/4s
|
630
|
185
|
215
|
95
|
115
|
|
GN27-40.5CD/1250-31.5
|
40.5
|
1250
|
31.5/4s
|
1250
|
185
|
215
|
95
|
115
|

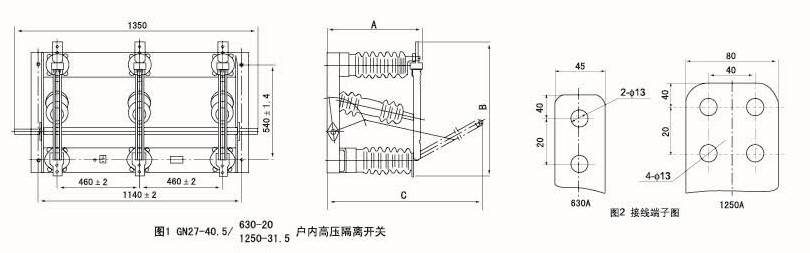

四、產品主體機構圖
|
型號規格
|
A
|
B
|
C
|
|
GN27-40.5/630-20
|
543
|
781
|
940
|
|
GN247-40.5/1250-31.5
|
544
|
788
|
950
|
