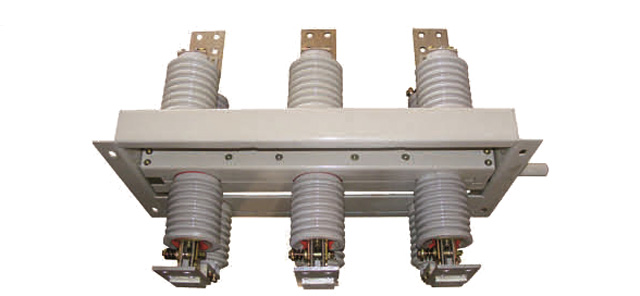

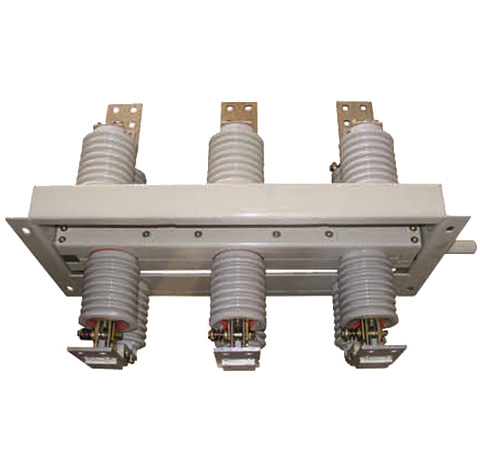

一、概述
GN30-12型分平裝型、穿墻型、平裝型接地型、穿墻接地型；接地型又分動觸頭側接地靜觸頭側接地和動靜觸頭雙接地等。額定電流400-4000A。適用于箱式金屬封閉固定開關柜配用CS6-2型、JSXGN-10型手動操作機構，也可選電動操機構。
二、主要技術參數
|
項目 參數 產品型號規格
|
GN30-12/400-12.5
GN30-12D/400-12.5
|
GN30-12/630-20
GN30-12D/630-20
|
GN30-12/250-31.5
GN30-12D/250-31.5
|
GN30-12/1600-3150
GN30-12/1600-3150
|
||
|
額定電壓（kV）
|
12
|
|||||
|
額定電流（A）
|
400
|
630
|
1000
|
1250
|
600~3150
|
|
|
額定短時耐受電流（kA）
|
12.5
|
20
|
31.5
|
31.5
|
40
|
|
|
額定短時持續時間（s)
|
12
|
|||||
|
額定峰值耐受電流（kA）
|
31.5
|
50
|
80
|
80
|
100
|
|
|
額定絕緣水平
|
1min工作耐受電壓
|
極間、極對地42斷口49
|
||||
|
雷電沖擊耐受電壓（峰值）
|
極間、極對地75斷口85
|
|||||

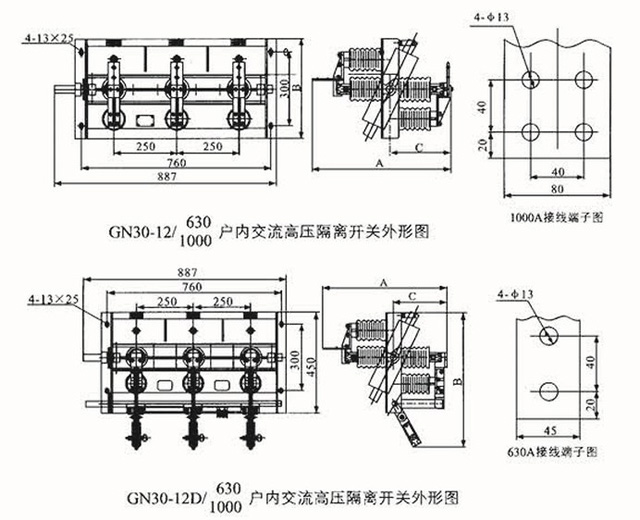

三、產品主體機構圖
|
GN30-12
|
GN30-12D
|
||||||||||
|
630A
|
1000A
|
630A
|
1000A
|
||||||||
|
A
|
B
|
C
|
A
|
B
|
C
|
A
|
B
|
C
|
A
|
B
|
C
|
|
~560
|
~400
|
~315
|
~580
|
~400
|
~332
|
~550
|
~610
|
~240
|
~575
|
~615
|
~245
|
