一、概述

XL(F)-21系列動力配電柜適用于發電廠及工礦企業、交流電壓550V及以下的三相三線、三相四線、三相四線、三相五線制系統。廣泛適用于工礦企業、冶金化工、賓館銀行、車站碼頭、軌道交通等戶內、戶外動力照明配電之用。若用于戶外時。請與設備生產廠家協商解決。

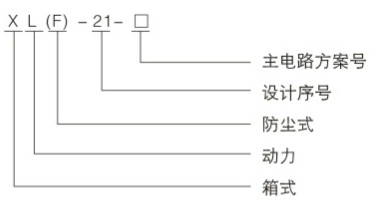

二、型號及含義

三、使用環境條件

3.1環境溫度:-5℃一+40℃.且24h內的平均溫度不超過+35℃。

3.2海拔高度:不超過2000m。

3.3相對溫度:在周圍空氣溫度為+40℃時不超過50%:在較低溫度下可以有較高的相對溫度(如:+20℃時為90%)，考慮到溫度的變化允許產生適度的凝露.

3.4設備安裝時垂直面的傾斜度不應不超過5℃。設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。

四、主要技術參數(見表)

五、主電路方案

本開關柜主電路方案共105個。但不包括由于輔助電路控制與保護的變化而派生方案和規格。

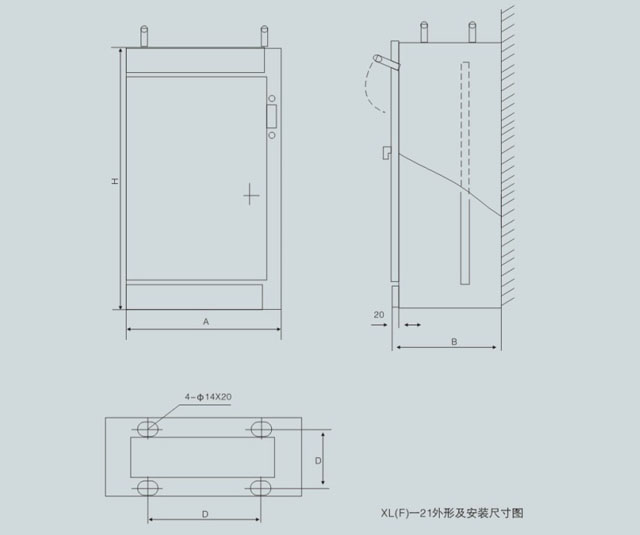

六、產品結構

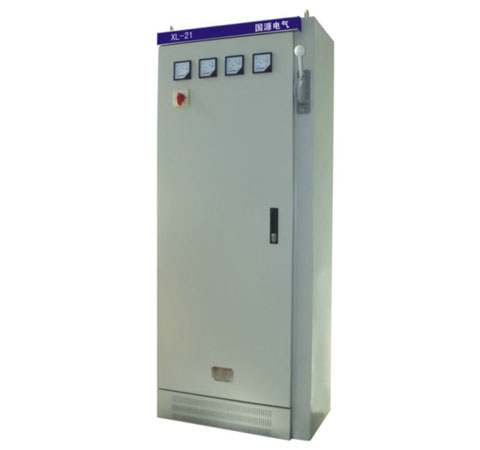

XL(F)-21型低壓動力配電柜系戶內靠墻或不靠墻安裝。可制成單開門或雙開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前門可裝設刀開關操作手柄。作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開柜門。配電箱內部所有設備為敞露，便于檢修維護，本配電箱裝有空氣斷路器.熔斷器作為短路保護外。還可裝有接觸器和熱繼電器。作電動機頻繁啟動、欠壓、過載保護功能若配相應電器元件，則起到馬達接地保護勸能。門與殼體均焊有接地螺釘。確保殼體與地連接可靠。
