一、概述

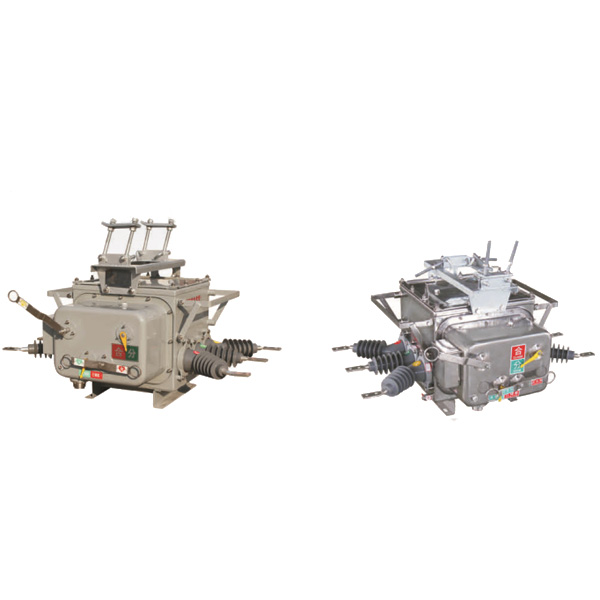

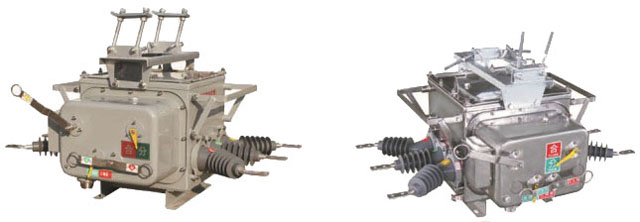

ZW20-12型戶外柱上高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。
二、使用環境條件
周?chē)諝鉁囟? -30℃~+40℃；
海拔高度: 不超過2000m;
周?chē)諝饪梢允艿綁m埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
無經常性的劇烈震動;
污穢等級:Ⅲ級。

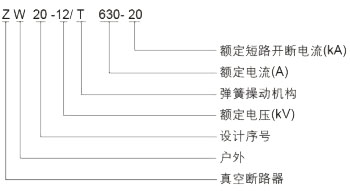

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
50
|
|
3
|
額定頻率
|
Hz
|
630、1000
|
|
4
|
額定短路開斷電流
|
kA
|
12.5、16、20、25
|
|
5
|
額定峰值耐受電流(峰值)
|
kA
|
31.5、40、50、63
|
|
6
|
額定短時耐受電流(4S)
|
kA
|
12.5、16、20、25
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
31.5、40、50、63
|
|
8
|
機械壽命
|
次
|
10000
|
|
9
|
額定電流開斷次數
|
次
|
10000
|
|
10
|
額定短路開斷電流開斷次數
|
次
|
30
|
|
11
|
工頻耐壓(1min):相間、對地/斷口
|
kV
|
42
|
|
12
|
雷擊沖擊耐受電壓（峰值）相間、相對地、斷口
|
kV
|
75
|
|
13
|
二次回路1min工頻耐受
|
kV
|
2
|
|
14
|
凈重
|
kg
|
140
|

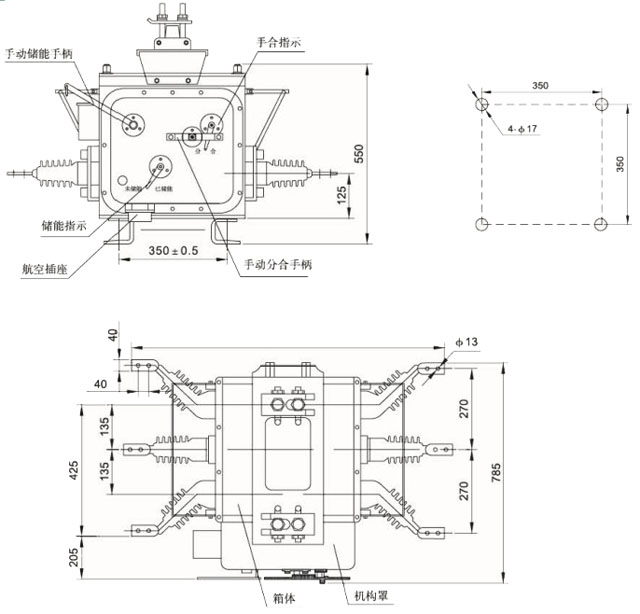

五、產品主體機構圖
