一、概述
ZW32-12JL型戶外高壓真空斷路器在原計量裝置與斷路器的基礎上,進行了精心設計,巧妙的組合,減小了安裝空間,可實現二元件和三元件的高壓計量,可精確計量線路中有功、無功及功率因數節。另外,可根據用戶要求,實現預付費功能,即IC卡或網絡購電,具備防竊電功能。可通過GSM或GPRS進行無線監測、控制修改技術參數等。
二、符合標準
GB1984《交流高壓斷路器》
GB1102《高壓開關設備和控制設備標準的共同技術要求》
GB311.1-6《高壓輸變電設備的絕緣配合》
GB763《交流高壓電器在長期工作時的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
DL/T593《高壓開關設備的共同訂貨技術條件》
三、使用環境條件
周圍空氣溫度:-30℃~+50℃;
海拔高度:不超過2000米;
風速不超過34m/s;
來自開關設備和控制設備外部的振動或地動是可以忽略的;
污穢等級:Ⅳ級;
儲存溫度-40℃~+85℃。

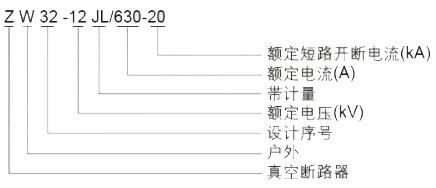

四、型號及含義
五、主要技術參數
序號
|
項目
|
單位
|
參數
|
1
|
額定電壓
|
kV
|
12
|
2
|
額定頻率
|
Hz
|
50
|
3
|
額定電流
|
A
|
630
|
4
|
額定短路開斷電流
|
kA
|
20
|
5
|
額定峰值耐受電流
|
kA
|
50
|
6
|
額定短時耐受電流
|
kA
|
20
|
7
|
額定短路關合電流(峰值)
|
kA
|
50
|
8
|
機械壽命
|
次
|
10000
|
9
|
額定短路開斷電流開斷次數
|
次
|
30
|
10
|
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口
|
kV
|
42/48
|
11
|
雷電沖擊耐受電壓(峰值)相間、對地/斷口
|
kV
|
75/85
|
12
|
二次回路1min工頻耐壓
|
kV
|
2
|
13
|
計量電流精度
|
級
|
0.2S
|
14
|
計量電壓精度
|
級
|
0.2
|

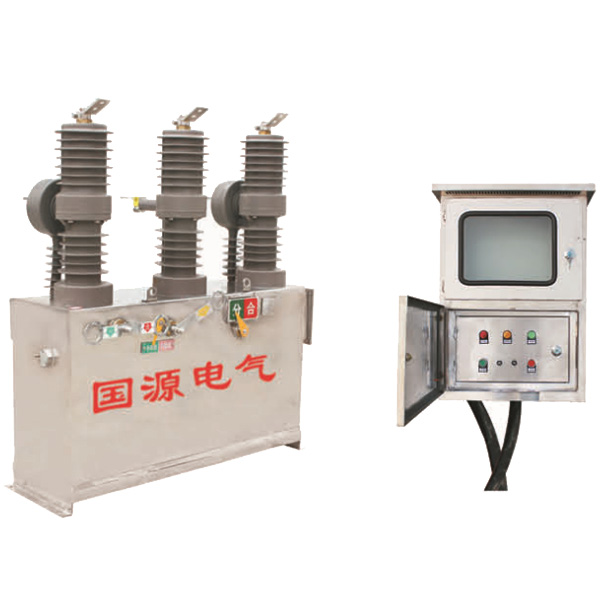

六、產品主體機構圖
