一、概述
ZN12-40.5系列真空斷路器是能與KYN-40.5、KYN1-35、GBC-35型等系列開關柜配套的主開關。斷路器安裝于開關柜內的手車上，作為可移動單元。同時斷路器也可裝于XGN-40.5開關柜內進行固定安裝。本斷路器機構與開關一體：專用的彈簧儲能式操動機構，可以用交流直流儲能操作，也可用手動操作。
二、使用環境條件
額定短路開斷電流(kA)
額定電流(A)
額定電壓(kV)
設計序號
戶內
真空斷路器
周圍空氣溫度:上限+40℃,下限-25℃;
海拔：≤1000m；
相對濕度：日平均不大于95%,月平均不大于90%；
安裝場所：應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等；

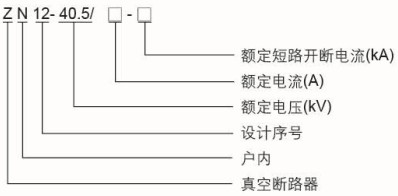

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓 |
kV
|
40.5
|
|
|
2
|
操作電流 |
A
|
1600
|
2000
|
|
3
|
額定短路開斷電流 |
kA
|
25
|
31.5
|
|
4
|
動穩定電流(峰值) |
kA
|
63
|
80
|
|
5
|
4s熱穩定電流（50kA為3s） |
kA
|
25
|
31.5
|
|
6
|
額定短路關合電流（峰值） |
kA
|
80
|
|
|
7
|
額定短路電流開斷次數 |
次
|
20
|
|
|
8
|
額定操作順序 |
|
分0.3s-合分-180s-合分
|
|
|
9
|
額定雷電沖擊耐受電壓（全波） |
kV
|
185
|
|
|
10
|
額定短時工頻耐受電壓（1min） |
kV
|
95
|
|
|
11
|
合閘時間 |
ms
|
50~85
|
|
|
12
|
分閘時間 |
ms
|
40~85
|
|
|
13
|
機械壽命 |
次
|
120000
|
|
|
14
|
額定電流開斷次數 |
次
|
20
|
|
|
15
|
儲能電動機功率 |
W
|
275
|
|
|
16
|
儲能電動機額定電壓 |
V
|
220,110
|
|
|
17
|
儲能時間 |
S
|
≤15
|
|
|
18
|
合閘電磁鐵額定電壓 |
V
|
220,110
|
|
|
19
|
分閘電磁鐵額定電壓 |
V
|
220,110
|
|
|
20
|
儲能式分勵脫扣器額定電壓 |
V
|
220,110
|
|
|
21
|
合閘聯鎖器額定電壓 |
V
|
220,110
|
|
|
22
|
失壓脫扣器額定電壓 |
V
|
220,110
|
|
|
23
|
過流脫扣器額定電流 |
A
|
5
|
|
|
24
|
輔助開關額定電流 |
A
|
DC10
|
|
|
25
|
觸頭行程 |
mm
|
20±2
|
|
|
26
|
觸頭超行程 |
mm
|
5±1
|
|
|
27
|
合閘速度 |
m/s
|
0.8~1.4
|
|
|
28
|
分閘速度 |
m/s
|
1.1~1.8
|
|
|
29
|
觸頭合閘跳閘時間 |
ms
|
≤3
|
|
|
30
|
相間中心距離 |
mm
|
350±1.5
|
|
|
31
|
三相觸頭分閘同期性 |
ms
|
≤2
|
|
|
32
|
每相回路電阻 |
μΩ
|
≤45
|
|

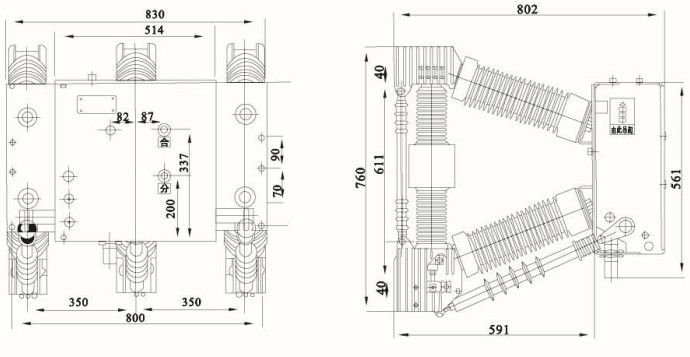

五、產品主體機構圖
