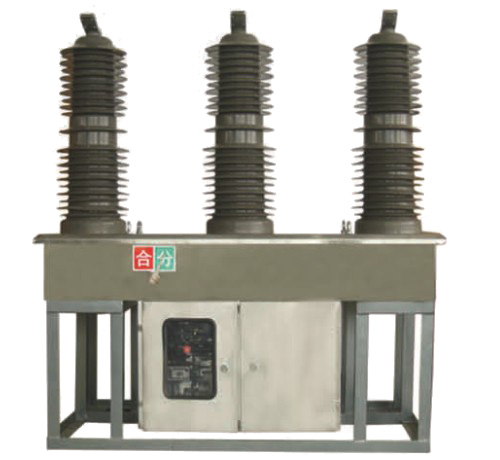

一、概述
ZW□-40.5型戶外高壓真空斷路器采用了獨特設計的一體式固封極柱和高可靠性的操作機構。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用。
其主要特點有：一、極高的可靠性；二、在整個壽命期間完全免維護；三、具有高機械壽命和電壽命；四、整機體積小，重量輕，便于安裝。主要用于額定電壓40.5kV，三相交流頻率50Hz的電網中，可根據所需訂制，作為出口線路及授受口線路中的供電設備。
二、符合標準
GB1984《交流高壓斷路器》
GB1102《高壓開關設備和控制設備標準的共同技術要求》
GB311.1-6《高壓輸變電設備的絕緣配合》
GB763《交流高壓電器在長期工作時的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
DL/T593《高壓開關設備的共同訂貨技術條件》
三、使用環境條件
周圍空氣溫度：-30℃~+60℃；
海拔高度：不超過3000m；
風速不超過34m/s；
來自開關設備和控制設備外部的振動或地動是可以忽略的；
污穢等級：Ⅳ級；
儲存溫度-40℃~+85℃。
四、型號及含義
五、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定頻率
|
Hz
|
50/60
|
|
3
|
額定電流
|
A
|
1250/1600
|
|
4
|
額定短路開斷電流
|
kA
|
25/31.5
|
|
5
|
額定峰值耐受電流
|
kA
|
63/80
|
|
6
|
額定短時耐受電流
|
kA
|
25/31.5
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
63/80
|
|
8
|
機械壽命
|
次
|
10000
|
|
9
|
額定短路開斷電流開斷次數
|
次
|
30
|
|
10
|
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口
|
kV
|
81 95/95
|
|
11
|
雷電沖擊耐受電壓（峰值）相間、對地/斷口
|
kV
|
185
|
|
12
|
二次回路1min工頻耐壓
|
kV
|
2
|

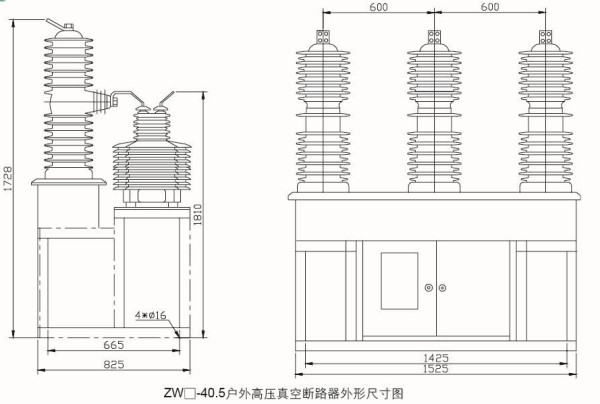

六、產品主體機構圖
