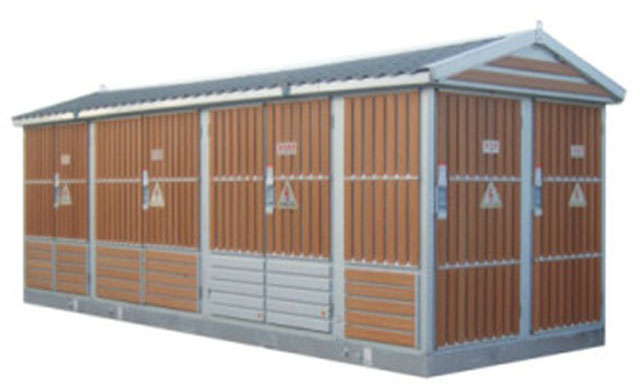

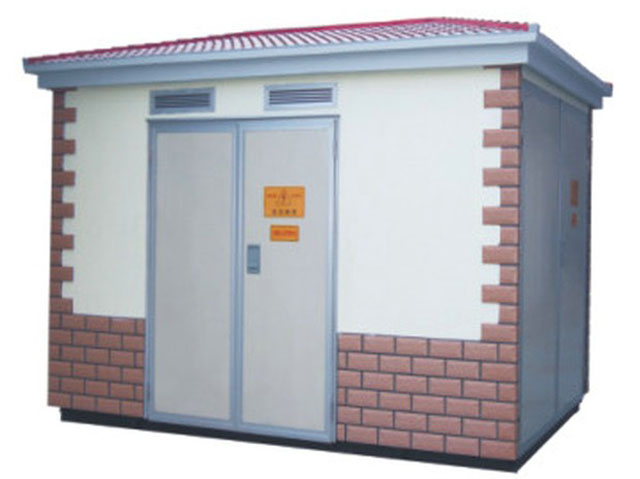

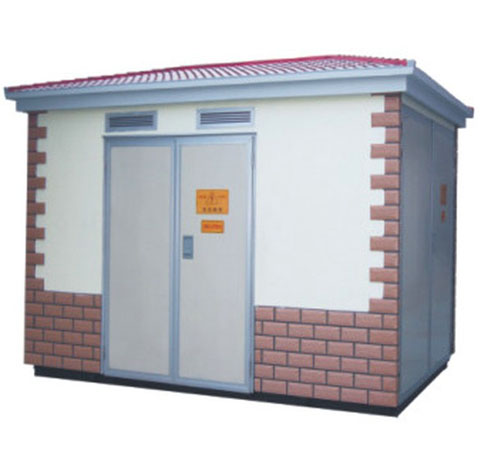

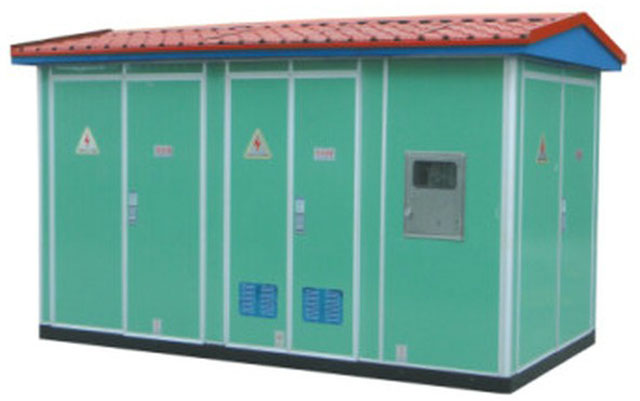

一、概述

本產品完全符合GB/T17467《高壓低壓預裝式變電站》標準。適用于城市公共配電、路燈配電、工礦企業、市區建筑、住宅小區、油田碼頭、賓館、公園及工地施工等，可實現環網或終端型供電方式。

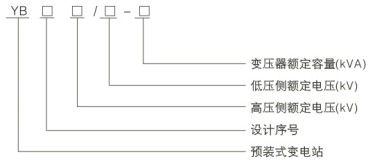

二、型號和含義

三、使用環境條件

    3.1海拔高度: ≤1000m;環境溫度:-25℃一+40℃;

    3.2溫度:最高月平均氣溫+30℃，最高年平均氣溫+20℃;

    3.3相對濕度:日平均≤95%，月平均≤90%;

    3.4防展水平:水平加速度0.4m/s.垂直加速度0.15m/s;

    3.5安裝地點無劇烈沖擊、無嚴重污染和化學腐蝕、無導電塵埃及爆炸危險，當不能滿足正常使用條件要求時.請用戶與我公司協商解決。

四、產品結構特點

4.1本變電站由高壓室、變壓器室和低壓室組成，可布置成目字型或品字型;

4.2具有終端.環網或雙電源供電方式;

4.3可做成單臺或雙臺變壓器的供電方案;

4.4可選擇油浸電力變壓器和干式電力變壓器:

4.5箱體設有足夠的自然通風口和隔熱措施，可保證所有電器設備正常運行 (如用戶需求可采用強制冷卻);

4.6“五防’功能齊全，操作維護方便.運行安全可靠;

4.7外兜材料為不銹鋼、鋁合金、冷軋板、彩鋼復合板、非金屬或兩者的組合，耐老化、阻燃、防腐、防水、防塵、具備長期戶外使用條件;

4.8體積小、重量輕、外型美觀與環境協調;

4.9當選用SF6負荷開關柜時，箱變整體尺寸小，更適用于小區建設.路燈工程改造。

4.10高壓環網柜內可裝配網自動化終端(RTU)實現短路及單相接地故障的可靠檢測.具備“四遙”功能.便于配網自動化升級。

五、高壓側

預裝式變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氮化硫等型式可選，可配電動操作機構，實現自動化升級;熔斷器為高壓限流熔斷器.帶摘擊器，動作可靠.開斷容且大。對于800kVA以上的變壓器，可選用ZN12, ZN28, VS1等真空斷路器保護。

六、低壓側

低壓側主開關采用萬能式或智能型斷路器，出線開關選用新型塑殼式開關體積小、飛弧短.出線靈活;智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選擇。

七、變壓器

預裝式變電站選用低損耗、油浸式、全密封S9, S10, S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，變壓器可方便地進出。

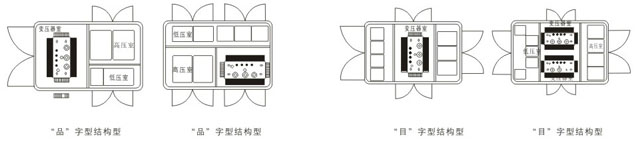

八、產品結構圖

九、主要技術參數
