一、概述
LW8-40.5(LW8A一40.5)系列戶外高壓六氟化硫斷路器是一種以SF6氣體為滅弧介質的戶外安裝、三相交流50Hz、額定電壓35kV級高壓電器設備。主要用于分、合額定電流和故障電流，分、合電容組，轉接電路可用于頻繁操作，也可作為聯絡斷路器用，從而實現對輸變電線路及設備的控制和保護。
斷路器配用CTl4型彈簧操作機構。每臺斷路器可附裝6-12只套管式電流互感器。
二、主要技術參數
|
額定電壓
(kV) |
額定電流
(A) |
額定短路開
斷電流(kA) |
額定短路關
合電流(kA) |
額定峰值耐
受電流(kA) |
額定短路耐
受電流(kA) |
額定短路持
續時間(S) |
額定短路電流
開斷次數(次) |
重量
(kg) |
|
40.5
|
1600
2000 |
25
31.5 |
63
80 |
63
80 |
25
31.5 |
4
|
15
14 |
1350
|

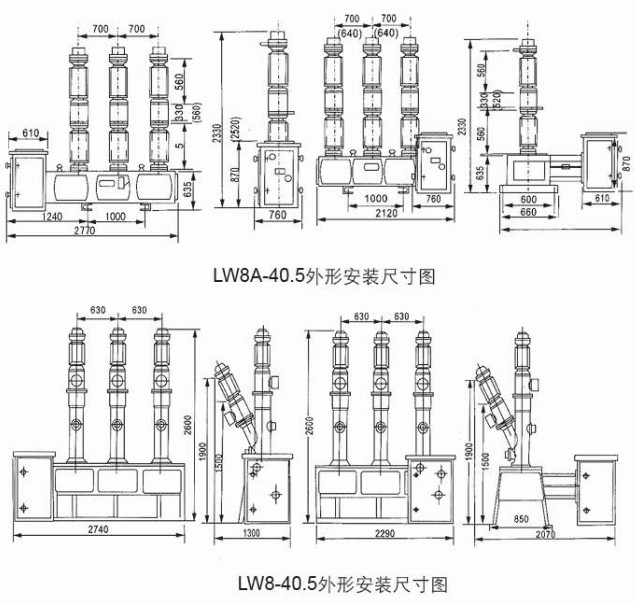

三、產品主體機構圖
