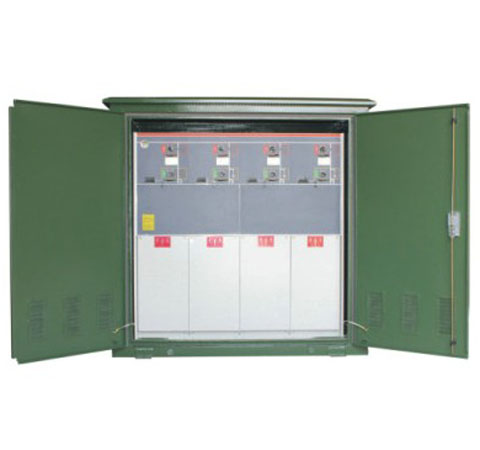

一、型號及含義
二、主要技術參數
|
序號 |
名稱 |
單 |
C模塊 |
F模塊 |
V模塊 |
CB模塊 |
||
|
隔離/接地開關 |
真空斷路器 |
隔離/接地開 |
真空斷路器 |
隔離/接地開 |
真空斷路器 |
|||
|
1 |
額定電壓 |
kV |
12/24 |
12/24 |
12/24 |
12/24 |
12/24 |
12/24 |
|
2 |
工頻耐受電壓 |
kV |
42/50 |
42/50 |
42/50 |
42/50 |
42/50 |
42/50 |
|
3 |
雷電沖擊耐受電壓 |
kV |
95/125 |
95/125 |
95/125 |
95/125 |
95/125 |
95/125 |
|
4 |
額定電流 |
A |
630/630 |
注1) |
630/630 |
|
1250/630 |
|
|
5 |
分斷能力 |
|
|
|
|
|
|
|
|
6 |
閉環開斷電流 |
A |
630/630 |
|
|
|
|
|
|
7 |
電纜充電開斷電流 |
A |
135/135 |
|
|
|
|
|
|
8 |
5%額定有功負載開斷電流 |
A |
31.5/- |
|
|
|
|
|
|
9 |
接地故障開斷電流 |
A |
200/150 |
|
|
|
|
|
|
10 |
接地故障時電纜充電的開斷電流 |
A |
115/87 |
|
|
|
|
|
|
11 |
短路開斷電流 |
kA |
|
注2) |
20/16 |
|
25/20 |
|
|
12 |
關合能力 |
kA |
63/52.5 |
注2) |
50/40 |
50/40 |
63/50 |
63/50 |
|
13 |
短時耐受電流2秒 |
kA |
25/- |
|
|
|
|
|
|
14 |
短時耐受電流3秒 |
kA |
-/21 |
|
20/16 |
20/16 |
25/20 |
25/20 |
|
15 |
機械壽命 |
次 |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
注:1、取決于熔斷器的額定電流值。
2、受限于高壓熔斷器。
3、 DS系列充氣柜遵循IEC60056 ，IEC60129，IEC60265
GB1985一2004，GB16926一1997，GB1984一2003，IEC60298 ，IEC60694，GB/T11022一1999，GB3906-91GB3309一89等標準。

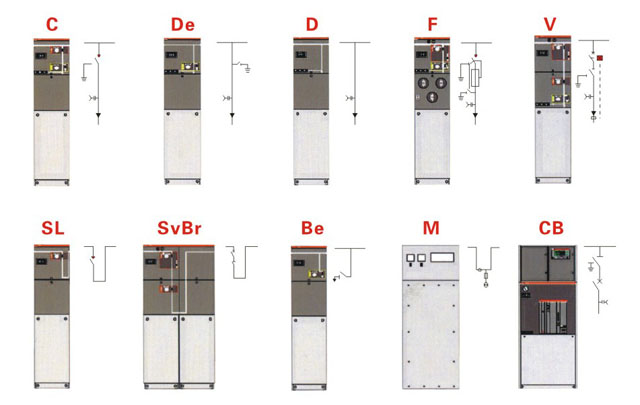

充氣柜可用模塊
|
符號功能 |
單元名稱 |
單元寬度（mm) |
|
|
12KV |
24KV |
||
|
C |
負荷開關模塊 |
325 |
395 |
|
De |
帶地刀的電纜連接模塊 |
325 |
395 |
|
D |
不帶地刀的電纜連接模塊 |
325 |
395 |
|
F |
負荷開關熔斷器組合電器模塊 |
325 |
395 |
|
V |
真空開關模塊 |
325 |
395 |
|
SL |
母線分段開關模塊(負荷開關) |
325 |
395 |
|
SvBr |
母線分段開關模塊(真空開關) |
|
|
|
Sv |
總是跟母線提升模塊在一起 |
650 |
790 |
|
Be |
母線接地模塊 |
325 |
395 |
|
M/PT |
標計模塊 |
750 |
900 |
|
CB |
真空斷路器模塊 |
600 |
600 |
注:單個DS系列模塊必須加擴展頭后才能使用。
五、DS系列的重量表（這些重量沒有考慮附件）
|
☆標準1倍 |
130kg(12kV) |
☆標準2一4倍 |
12kV見標準組合 |
|
☆6路大約為 |
570一8O0kg(12kV) |
☆M表計柜大約為 |
250kg(12kV) |
注:標準24kV的重量則在12kV的標準重量每單元增加20Kg
