一、概述

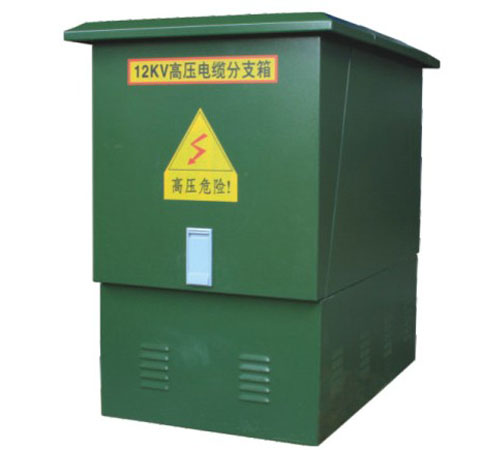

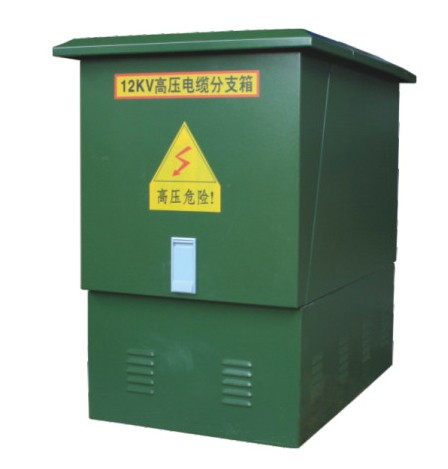

歐式電纜分接箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門、利用穿墻套管作為連接母排,具有長度小、電纜排列清楚、三芯電纜不需要大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

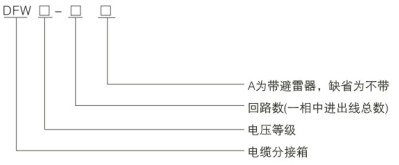

二、型號及含義
三、使用環境條件
3.1環境溫度:最高氣溫:+40℃,最低氣溫-30℃
3.2風速:相當34m/s(不大于700Pa)
3.3濕度:日相對濕度平均值不大于95%
月相對濕度平均值不大于95%
3.4防震:水平加速度不大于0.4m/s²,垂直加速度不大于0.15m/s²
3.5安裝地點傾斜度:不大于3°
3.6安裝環境:周圍空氣不受腐蝕性、可燃性氣體、水蒸氣等明顯污染,安裝地點
無劇烈震動。
注:訂購本產品超出上述條件規定時.請與本公司協商。
四、主要技術參數
序號
|
名稱 |
參數 |
1 |
額定電壓 |
1 ZkV |
2 |
額定電流 |
630A |
3 |
動穩定電流 |
50kA/0.3s |
4 |
熱穩定電流 |
20kA/3s |
5 |
1分鐘工頻耐壓 |
42kV |
6 |
15分鐘直流耐壓 |
52kV |
7 |
雷電沖擊耐壓 |
105kV |
8 |
箱體防護等級 |
IP33 |

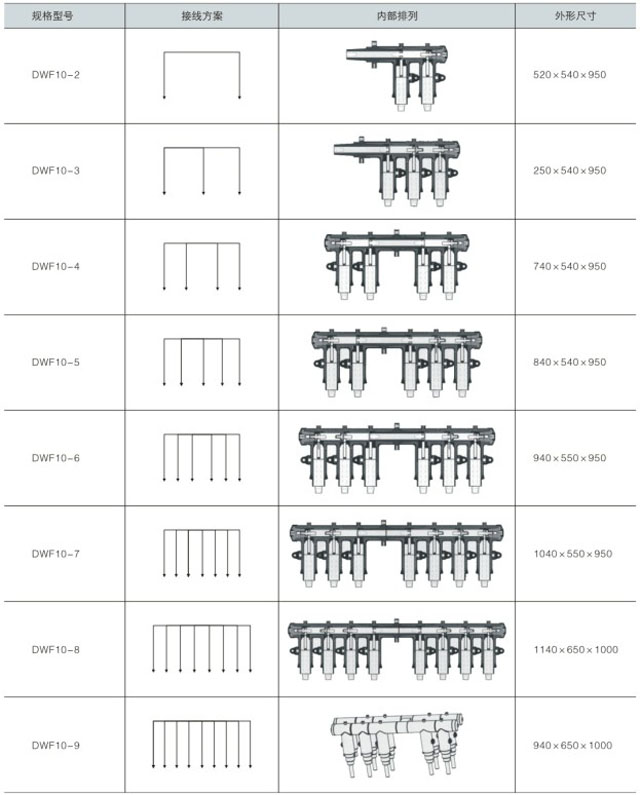

五、訂貨編號說明
