一、概述

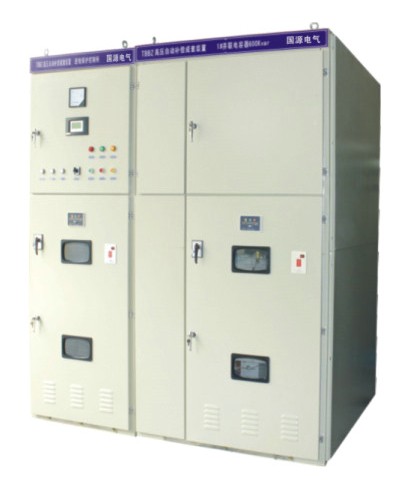

TBBZ系列高壓無功自動補償裝置根據6kV,10kV供電母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投切，進行無功功率自動跟蹤補償，功率因數達到0.9以上。極大的優化電能質量、節損降耗，提高輸配電系統的輸送容量。
二、工作條件
2.1海拔高度:不高1000m ;
2.2環境溫度:-25一+55℃:
2.3相對濕度:不超過85%:
2.4運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的
氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

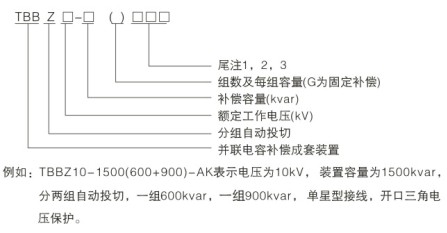

三、型號及含義
例如:TBBZ10-1500(600+900)-AK表示電壓為10kV，裝置容量為1500kvar,分兩組自動投切，一組600kvar，一組900kvar，單星型接線，開口三角電壓保護。
四、功能及特點
4.1裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行:
4.2裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行:
4.3裝置采用真空接觸器投切，可頻繁操作;
4.4每組電容器設有放電線圈，在5秒內可剩余電壓降致50V以下;
4.5每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容器出現故障后，可切斷本組電容器，不影響其他電容器的使用:
4.6單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護:
4.7大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數;具有RS232 / RS485標準通訊接口，并可實現“四遙”功能:
4.8每組可配置電抗器抑制合閘涌流或抑制諧波放大。
五、主要技術參數
5.1額定電壓:6-10kV;
5.2額定頻率:50Hz;
5.3額定容量:100一10000kvar
5.4分組數量:1-5組:
5.5電抗器參數選擇:抑制合閘涌流，電抗率為0.1一1%;抑制5次以上諧波，電抗率為6%;抑制3次以上諧波，電抗率為12%:
六、訂貨須知
6.1產品的全型號，對補償容量及分組有特殊要求請注明;
6.2是否需要微機監控儀、是戶內型還是戶外型;
6.3需要電抗器時，應提供諧波情況，主要是最低次諧波的次數。
