一、概述

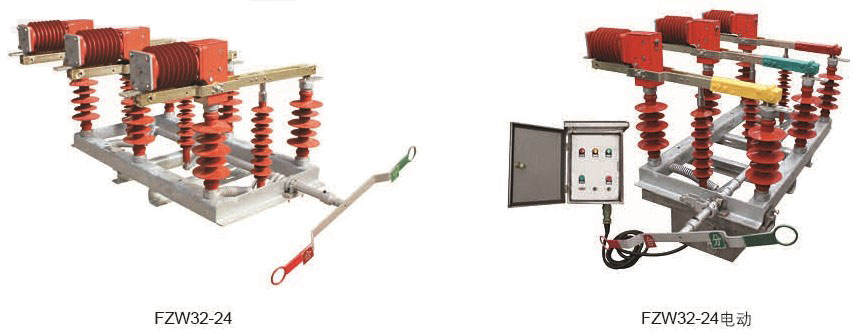

FZW32-24/630-20戶外高壓隔離真空負荷開關是由我公司和西安高壓電器研究所聯合研制、開發，并由我公司首家生產的新一代高壓電器產品，經嚴格的型式實驗和長期試運行考核，各項技術性能指示全部達到GB3804和IE標準，可有效的開斷線路中空載電流的負荷電流，適用于額定電壓24KV、額定電流630A、三相交流50Hz的供電網絡中。
二、使用環境條件
海拔不超過2000 m；
周圍空氣溫度：上限+40℃ 下限-30℃；
相對濕度：日平均值不大于95% ，月平均值不大于90%；
無經常劇烈性振動。

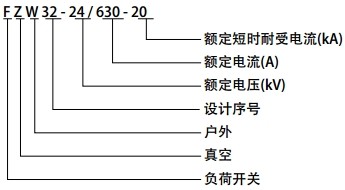

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓 |
KV
|
24
|
|
|
2
|
額定頻率 |
Hz
|
50
|
|
|
3
|
額定電流 |
A
|
630
|
|
|
4
|
額定有功負載開斷電流 |
A
|
630
|
|
|
5
|
額定閉環開斷電流 |
A
|
630
|
|
|
6
|
5%額定有功負載開斷電流 |
A
|
31.5
|
|
|
7
|
額定電纜充電開斷電流 |
A
|
10
|
|
|
8
|
額定空載變壓器開斷容量 |
KVA
|
1600
|
|
|
9
|
額定開斷電容器組電流 |
A
|
100
|
|
|
10
|
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 |
KV
|
52/65
|
|
|
11
|
雷電沖擊耐受電壓：相間、相對地/隔離斷口 |
KV
|
125/145
|
|
|
12
|
額定短時耐受電流(熱穩定) |
KA
|
20
|
|
|
13
|
額定短路持續時間 |
S
|
4
|
|
|
14
|
額定峰值耐受電流(動穩定) |
KA
|
50
|
|
|
15
|
額定短路關合電流 |
KA
|
50
|
|
|
16
|
機械壽命 |
次
|
10000
|
|
|
17
|
真空滅弧觸頭允許磨損厚度 |
mm
|
1
|
|
|
18
|
手動操作力矩 |
N.m
|
≤200
|
|
|
19
|
負荷開關真空滅弧室裝配調整 | 觸頭開距 |
mm
|
10±0.5
|
| 平均分閘速度 |
m/s
|
1.5±0.2
|
||
| 三相分閘不同期 |
ms
|
＜5
|
||
| 三相合閘不同期 |
ms
|
＜5
|
||
| 帶電體之間及相對地距離 |
mm
|
＞300
|
||
| 主回路電阻 |
μΩ
|
≤150
|
||

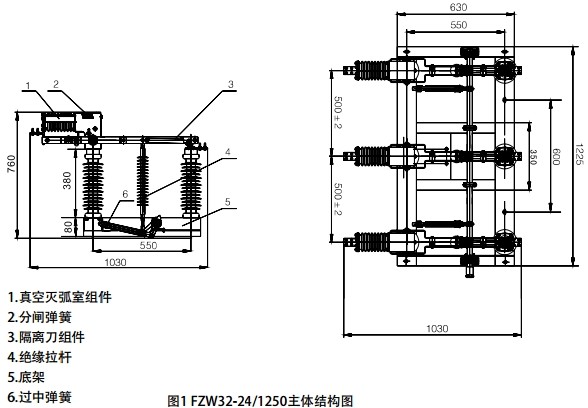

五、產品主體機構圖
