一、概述

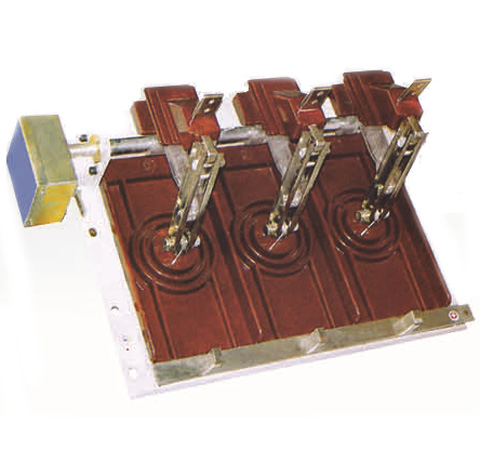

GNF38-12kV型系列戶內隔離開關，是為了適應固定式高壓柜，環網柜向緊湊型，小型化發展的需要而設計制造的。它具有三工位結構，全絕緣底板；并配有同軸鎖定和完善的機械連鎖機構，外形緊湊小巧。是緊湊型箱式開、關柜推薦選配開關。
二、使用環境條件
周圍空氣溫度:上限+40℃、下限-25℃
海拔高度2000m以下
相對濕度:日平均值不大于95%，月平均值不大于90%
周圍空氣應不受腐蝕或可燃性氣體，水蒸氣等明顯污染
無經常性的劇烈震動
三、引用標準
GB1985-1989 交流高壓隔離開關和接地開關
IEC129-84 交流隔離開關和接地開關

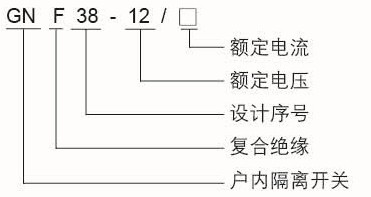

四、型號及含義
五、技術參數
|
項目
|
單位
|
參數
|
|
|
額定電壓
|
kV
|
12
|
|
|
額定頻率
|
Hz
|
50
|
|
|
額定電流
|
A
|
630-1250
|
|
|
額定熱穩定電流（4s）
|
kA
|
25-31.5
|
|
|
額定動穩定電流
|
kA
|
63-80
|
|
|
額定絕緣水平
|
1min工作耐受電壓 |
kV
|
對地及相間42：隔離端口49
|
| 雷電沖擊耐壓 |
對地及相間75：隔離端口85
|
||

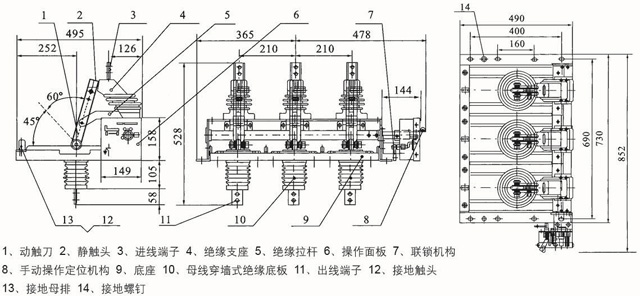

六、產品主體機構圖
