一、概述

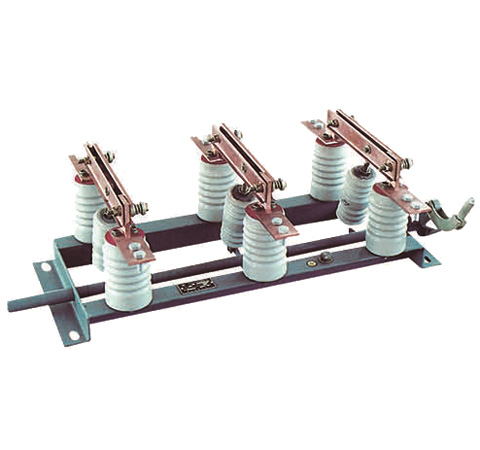

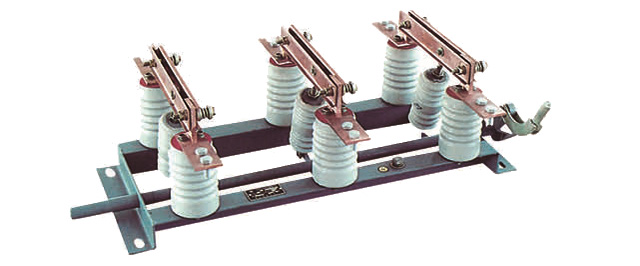

GN19-12C為穿墻型隔離開關(其中: C1—轉動在穿墻側；C2—開斷在穿墻側；C3—兩側均為穿墻側)。GN19-12W為防污型，GN19-12G為高原型，GN19-12X為加裝帶電顯示器，GN19-12ST為雙投型隔離開關。本產品配用CS6-1手動操作機構。
二、主要技術參數
|
型號規格
|
額定電壓（kV)
|
額定電流（A）
|
額定短時耐受電流4S(kV)
|
額定峰值耐受電流（kA）
|
|
GN19-12/400-12.5
|
12
|
400
|
12.5
|
31.5
|
|
GN19-12/630-20
|
12
|
630
|
20
|
50
|
|
GN19-12/1000-31.5
|
12
|
1000
|
31.5
|
80
|
|
GN19-12/1250-31.5
|
12
|
1250
|
31.5
|
80
|
|
GN19-12C/400-12.5
|
12
|
400
|
12.5
|
31.5
|
|
GN19-12C/630-20
|
12
|
630
|
20
|
50
|
|
GN19-12C/1000-31.5
|
12
|
1000
|
31.5
|
80
|
|
GN19-12C/1250-31.5
|
12
|
1250
|
31.5
|
80
|

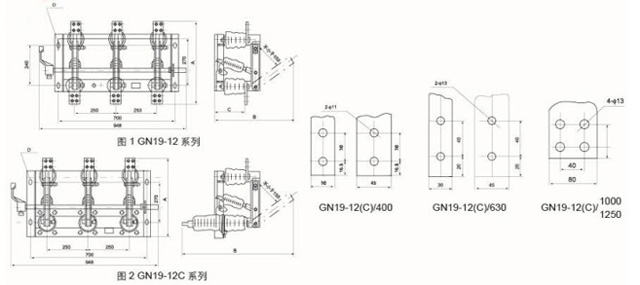

三、產品主體機構圖
|
型號規格
|
A
|
B
|
C
|
D
|
|
GN19-12/400
|
450
|
446
|
185
|
4-14*24
|
|
GN19-12/630
|
470
|
446
|
185
|
4-14*24
|
|
GN19-12/1000/1250
|
510
|
500
|
196
|
4-18*28
|
|
GN19-12C/400
|
420
|
690
|
185
|
4-14*24
|
|
GN19-12C/630
|
430
|
690
|
185
|
4-14*24
|
|
GN19-12C/1000/1250
|
470
|
745
|
196
|
4-18*28
|
